Q2.

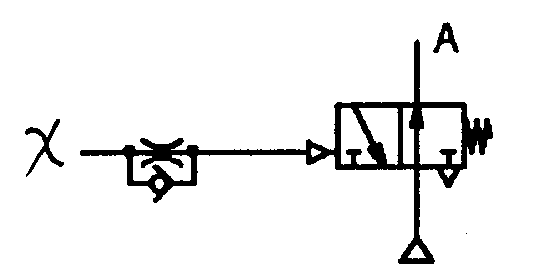

如下圖，利用單向流量控制閥及氣壓操作彈簧回位一常開式3/2 閥組合，可得到
氣壓 · 乙級 · 維修 · Q2
難易度分析
3 / 5
本題要求分析特定氣壓閥組合的動作邏輯。考生必須精確區分常開閥在接收訊號前後的狀態轉換，並理解單向流量控制閥對壓力建立時間的影響，以及彈簧復位與止回閥對排氣速度的作用，屬於需要綜合元件特性進行邏輯推論的題目。
正確答案：②X 輸入訊號（壓力）延後一段時間才切斷A 輸出訊號（壓力）
② X 輸入訊號（壓力）延後一段時間才切斷A 輸出訊號（壓力）:單向流量控制閥限制空氣流入容積室的速率，使氣壓操作閥需經一段時間才能建立足夠的切換壓力。當 X 訊號輸入後，A 輸出（原為常開有壓力狀態）會延遲一段時間才被切斷，此為典型的斷延遲（Off-Delay）計時功能。
錯誤選項解析
- ① X 輸入訊號（壓力）延後一段時間才開啟A 輸出訊號（壓力）:此描述為進氣節流型延時閥的功能，但本題電路使用的是常開式 3/2 閥，當 X 訊號輸入時，經過節流閥緩慢建壓後會使閥切換至切斷 A 輸出的狀態，而非開啟 A 輸出。
- ③ 切斷X 輸入訊號（壓力）後，延一段時間才開啟A 輸出訊號（壓力）:切斷 X 訊號後，彈簧回位會使 3/2 閥立即復歸至常開位置，A 輸出會瞬間恢復，不會產生延時開啟的效果。延時作用僅發生在進氣建壓階段。
- ④ 切斷X 輸入訊號（壓力）後，延一段時間才切斷A 輸出訊號功能:切斷 X 訊號後，容積室內的空氣會經由單向閥（止回閥）快速排氣，彈簧使閥立即復位，因此 A 輸出會立即恢復而非延遲切斷。延時功能僅在訊號輸入時生效。
Learning Tip
"本題核心考點為斷延遲計時迴路（Off-Delay Timer Circuit）的動作原理。使用常開式 3/2 閥搭配單向流量控制閥時，初始狀態 A 端有輸出壓力；當 X 訊號輸入，空氣經節流閥緩慢進入容積室，建壓至切換壓力後閥切換，A 輸出被切斷，此段延遲時間取決於節流閥開度與容積室大小。切斷 X 訊號時，空氣經止回閥快速排出，閥瞬間復歸，無延遲效果。常考陷阱為混淆常開式與常閉式閥的輸出邏輯，以及誤認排氣側也會延時（實際上排氣走止回閥，速度極快）。"
學員答題分佈
①X 輸入訊號（壓力）延後一段時間才開啟A 輸出訊號（壓力）0%
②X 輸入訊號（壓力）延後一段時間才切斷A 輸出訊號（壓力）0%
③切斷X 輸入訊號（壓力）後，延一段時間才開啟A 輸出訊號（壓力）0%
④切斷X 輸入訊號（壓力）後，延一段時間才切斷A 輸出訊號功能0%
