Q40.

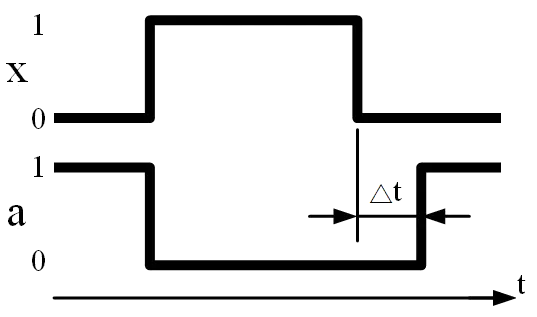

可達成下圖之時間關係之元件為
氣壓 · 乙級 · 設計 · Q40
難易度分析
3 / 5
本題要求分析特定的時間延遲特性，並從數個高度相似的氣路元件組合中選出正確配置。考生必須精確區分常開與常閉閥門的初始狀態，以及節流閥安裝位置對訊號延遲方向的影響，具有較強的辨識難度。
正確答案：②
② :此為3/2常開型方向閥搭配節流單向閥與儲氣槽之電路。當 x=0 時閥門處於彈簧復歸位置使 P→A 導通，輸出 a=1；當 x=1 時閥門切換切斷氣源，儲氣槽經節流閥緩慢排氣，使輸出 a 延遲 Δt 時間後才降為 0，完全符合題目所示之OFF-delay（延遲斷開）時間關係圖。
:此為3/2常開型方向閥搭配節流單向閥與儲氣槽之電路。當 x=0 時閥門處於彈簧復歸位置使 P→A 導通，輸出 a=1；當 x=1 時閥門切換切斷氣源，儲氣槽經節流閥緩慢排氣，使輸出 a 延遲 Δt 時間後才降為 0，完全符合題目所示之OFF-delay（延遲斷開）時間關係圖。錯誤選項解析
- ①
:此為3/2常閉型方向閥搭配節流閥與儲氣槽之電路。當輸入訊號 x=0 時閥門處於彈簧復歸位置，輸出 a=0；當 x=1 時閥門切換使 a=1，屬於ON-delay（延遲導通）特性，與題目所示之 OFF-delay 時間關係不符。 - ③
:此電路採用雙節流閥配置，進氣與排氣路徑均經節流控制，會同時產生ON-delay 與 OFF-delay雙向延遲效果，無法達成題目所示僅在斷開時延遲之單一時間關係。 - ④
:此為3/2常開型方向閥但節流閥配置於進氣側，當 x=1 時閥門切換後儲氣槽無法經節流閥排氣，將導致輸出 a 無法產生延遲下降之效果，不符合 OFF-delay 之時間關係要求。
Learning Tip
"本題核心考點為OFF-delay（延遲斷開）時間閥之氣路辨識。關鍵在於理解3/2常開型閥於彈簧復歸位置時 P→A 導通（a=1），切換後切斷氣源，儲氣槽內之壓縮空氣經節流單向閥緩慢排氣，從而產生延遲 Δt 後輸出才降為 0 的效果。常考陷阱為混淆常開型與常閉型閥之初始狀態，以及誤認節流閥配置於進氣側或排氣側所產生之不同延遲特性。實務上 OFF-delay 常用於氣壓缸完成動作後需維持夾持力一段時間之場合。"
