Q172.

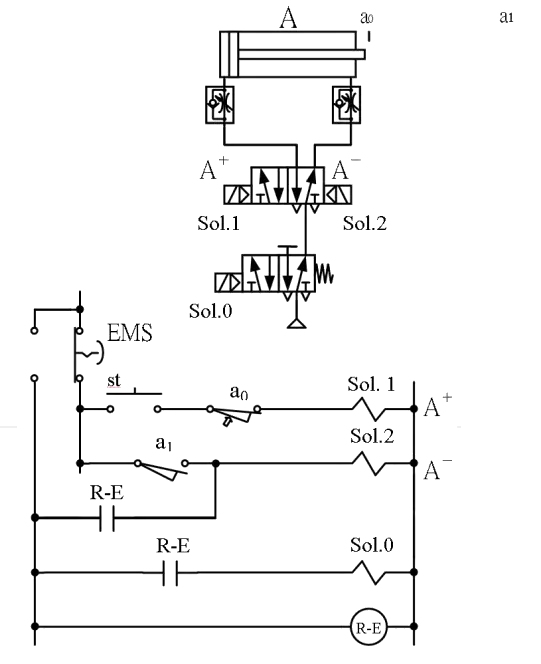

下圖氣壓迴路搭配電路圖，當按下EMS 急停鈕時，下列敘述何者正確？
氣壓 · 乙級 · 設計 · Q172
難易度分析
4 / 5
本題需綜合分析電路圖與氣壓元件特性，特別是雙邊電磁閥在斷電時的狀態變化，以及急停信號對執行元件的控制邏輯，考查對元件動作機制的精確理解。
正確答案：②五口二位雙邊電磁閥切換至右側位置，但氣壓缸就地停止
② 五口二位雙邊電磁閥切換至右側位置，但氣壓缸就地停止:按下 EMS 急停鈕後，電路切斷使雙邊電磁閥切換至右側位置，但由於急停同時切斷了氣壓缸的動作信號，氣壓缸會就地停止運動。
錯誤選項解析
- ① 氣壓缸立即退回a0 後限位置:五口二位雙邊電磁閥具有機械定位（記憶）功能，斷電時閥芯會保持在最後切換的位置，不會自動復歸，因此氣壓缸不會立即退回原點。
- ③ 五口二位雙邊電磁閥不切換，氣壓缸就地停止:急停時雙邊電磁閥會進行切換動作而非保持不動，此選項誤判了閥體在急停狀態下的行為，實際上閥芯會因電磁線圈失電而切換至另一側位置。
- ④ 五口二位雙邊電磁閥不切換，氣壓缸就地停止，待解除EMS 急停鈕時，氣壓缸才退回a0 後限位置:解除 EMS 急停鈕後，系統需重新啟動控制迴路才能恢復動作，氣壓缸不會自動退回後限位置，必須依賴復歸信號或手動操作才能繼續執行。
Learning Tip
"急停迴路設計是氣壓檢定常考題型，關鍵在於區分單邊電磁閥（彈簧復歸型）與雙邊電磁閥（機械定位型）的斷電行為差異。雙邊電磁閥斷電後會切換至另一側而非保持原位，此特性與安全迴路設計密切相關，實務上需特別注意急停後的復歸程序與人員安全防護。"
