Q81.

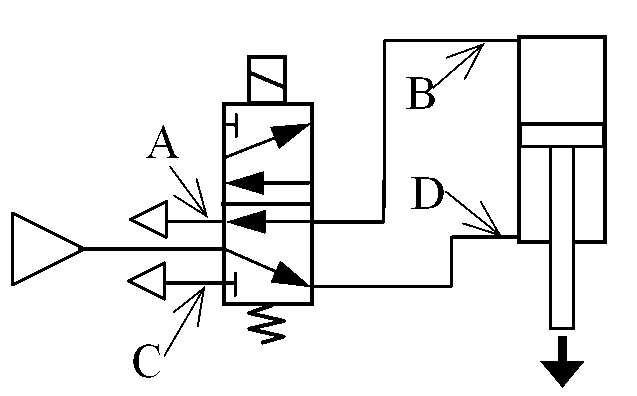

如下圖，欲抗衡氣壓缸的向下負荷的抗衡回路，下列敘述何者正確？
氣壓 · 乙級 · 裝配、運轉與調整 · Q81
難易度分析
3 / 5
本題要求區分兩種不同閥門的功能特性，並判斷在特定氣壓迴路中正確的安裝位置。由於涉及元件功能對比以及對抗衡回路原理的掌握，需具備對氣壓元件運作邏輯的精準理解才能正確選出答案。
正確答案：④在Ｃ處加裝洩壓閥
④ 在Ｃ處加裝洩壓閥:在排氣側（Ｃ處）加裝洩壓閥（或稱背壓閥），可在排氣管路建立適當背壓，有效抗衡氣壓缸因負荷自重產生的向下運動趨勢，此為標準的抗衡回路設計。
錯誤選項解析
- ① 在Ｃ處加裝減壓閥:減壓閥的功能是將出口壓力維持在設定值以下，用於降低系統壓力，無法產生背壓來抗衡氣壓缸的向下負荷。
- ② 在Ａ處加裝減壓閥:減壓閥安裝於進氣側（Ａ處）僅能控制供應壓力，對於防止負荷因自重下落的 runaway 現象無抗衡作用。
- ③ 在Ａ處加裝洩壓閥:洩壓閥若裝於進氣側（Ａ處），會在壓力超過設定值時洩放進氣，無法在排氣側建立所需的背壓以抗衡向下負荷。
Learning Tip
"本題核心考點為抗衡回路（Counterbalance Circuit）的配置原理。關鍵在於區分減壓閥（降低進氣壓力）與洩壓閥（建立背壓）的功能差異。抗衡向下負荷時，必須在排氣側設置洩壓閥以產生背壓，防止負荷因自重產生失控下落。實務上需注意背壓設定值應略大於負荷產生的壓力，但不可過高以免影響氣壓缸正常動作速度。"
學員答題分佈
①在Ｃ處加裝減壓閥0%
②在Ａ處加裝減壓閥0%
③在Ａ處加裝洩壓閥0%
④在Ｃ處加裝洩壓閥0%
