Q82.

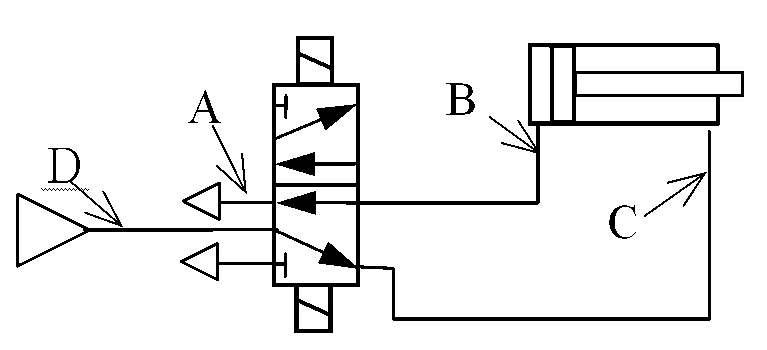

如下圖，是個氣壓夾具的控制回路，要加裝一只「止回閥」改善氣壓源壓力降導致夾持力降低的問題，應該裝在哪一處位置？
氣壓 · 乙級 · 裝配、運轉與調整 · Q82
難易度分析
3 / 5
本題需要考生能正確分析氣壓控制迴路的各個節點功能，並將止回閥的保壓特性與特定的安裝位置相對應。由於必須在多個可能的管路位置中，精準區分壓力維持與氣源供應的差異，且涉及對執行元件保護設計的理解，因此具有一定的專業判定難度。
正確答案：④Ｄ
④ Ｄ:位置Ｄ位於方向閥與夾持缸之間的工作管路，安裝止回閥（單向閥）可在氣壓源壓力下降時阻止缸內空氣逆流，維持缸內保壓狀態，確保夾持力不致降低，此為氣壓夾具回路中常見的失壓保護設計。
錯誤選項解析
- ① Ａ:位置Ａ通常位於氣壓源入口端，此處安裝止回閥僅能防止氣源逆流，無法解決夾持缸因壓力降導致的夾持力流失問題。
- ② Ｂ:位置Ｂ通常位於方向控制閥的排氣側，此處安裝止回閥會阻礙正常排氣功能，導致氣缸無法正常復歸，且對維持夾持壓力無效。
- ③ Ｃ:位置Ｃ通常位於控制信號管路，此處安裝止回閥僅能保護控制訊號，無法對主夾持缸的壓力維持產生作用。
Learning Tip
"止回閥在氣壓夾具中的關鍵作用是保壓防逆流，常考陷阱是混淆安裝位置——必須裝在致動器（氣缸）與方向閥之間才能有效維持夾持力。實務上需注意止回閥的開啟壓力設定，避免影響正常作動，且應搭配快速排氣閥以提升回路效率。"
