Q76.

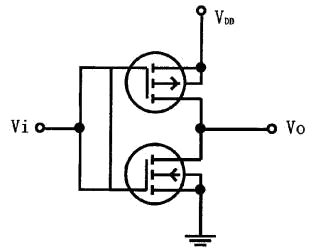

如下圖電路所示，其等效為何種邏輯閘？
儀表電子 · 乙級 · 電子學 · Q76
難易度分析
2 / 5
本題考查對基本 CMOS 電路結構的辨識能力。由於電路僅包含單一輸入端且由互補型元件組成，屬於邏輯元件中最基礎的結構定義，無需複雜的邏輯推導即可判定。
正確答案：④NOT 閘
④ NOT 閘:此為標準 CMOS 反相器結構：上方 PMOS 源極接 Vdd、下方 NMOS 源極接地，兩閘極共接輸入 Vi、兩汲極共接輸出 Vo。當 Vi 為高時 NMOS 導通、PMOS 截止，Vo 為低；當 Vi 為低時 PMOS 導通、NMOS 截止，Vo 為高，實現 NOT 閘的反相功能。
錯誤選項解析
- ① AND 閘:AND 閘需要兩個輸入端，當兩輸入皆為高電位時輸出才為高；此電路僅有單一輸入 Vi，不符合 AND 閘的結構特徵。
- ② OR 閘:OR 閘同樣需要兩個以上輸入端，任一輸入為高時輸出即為高；此電路為單輸入結構，與 OR 閘無關。
- ③ NAND閘:NAND 閘為 AND 閘的反相，需多個輸入端經 AND 運算後再反相；此電路僅有單一輸入 Vi，不具備 NAND 閘的多輸入特性。
Learning Tip
"此題考點為 CMOS 基本邏輯閘的電路辨識。CMOS 反相器（NOT 閘）是最基本的 CMOS 電路，由一個 PMOS 與一個 NMOS 串聯組成，兩閘極相連作為輸入、兩汲極相連作為輸出。常考陷阱為與 NAND/NOR 閘混淆——NAND 閘的 PMOS 為並聯、NMOS 為串聯；NOR 閘則相反。切記：單輸入、上下互補即為 NOT 閘。"
學員答題分佈
①AND 閘0%
②OR 閘0%
③NAND閘0%
④NOT 閘0%
