Q75.

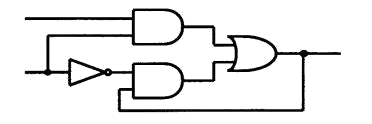

如下圖所示電路，下列哪一個名稱比較適合？
儀表電子 · 乙級 · 數位系統 · Q75
難易度分析
2 / 5
本題考查對數位邏輯電路結構的辨識能力，需區分具有記憶功能的順序邏輯電路與純組合邏輯電路。由於選項之間的功能定義明確且差異顯著，只要掌握基本電路結構特徵即可判定。
正確答案：①D 型閂鎖（latch）
① D 型閂鎖（latch）:D 型閂鎖（D Latch） 是一種具有資料輸入端（D）與致能端（EN）的順序邏輯電路，當 EN 為高電位時，輸出 Q 會追蹤輸入 D 的狀態；當 EN 為低電位時，輸出會保持（hold） 最後一次的狀態。此電路包含 AND 閘、OR 閘與反相器 組成的回授結構，符合圖中所示的邏輯閘配置。
錯誤選項解析
- ② 比較器:比較器 用於比較兩個類比或數位訊號的大小關係，通常由 運算放大器 或專用的比較器 IC 構成，輸出為高低電位代表比較結果。圖中電路並無比較功能所需的差動輸入結構，因此不屬於比較器。
- ③ 多工器:多工器（Multiplexer, MUX） 是一種組合邏輯電路，具有多個資料輸入端與選擇線，用於從多個輸入中選擇其中一個送至輸出端。圖中電路僅有單一資料輸入 D 與回授路徑，缺乏多工器所需的多組輸入與選擇控制，故不正確。
- ④ 解碼器:解碼器（Decoder） 是一種組合邏輯電路，將 n 位元的二進制輸入轉換為 2^n 個輸出線中的一條致能，常用於位址解碼或顯示驅動。圖中電路具有記憶功能與回授路徑，屬於順序邏輯而非純組合邏輯，因此不是解碼器。
Learning Tip
"本題考點為順序邏輯電路與組合邏輯電路的辨識。D 型閂鎖的核心特徵是具有 D 輸入、EN 致能端與 Q/Q' 回授輸出，其內部由 AND-OR 閘或 NAND 閘構成 SR 閂鎖的變形結構。常見陷阱是將具有回授的順序電路誤認為組合邏輯電路（如多工器、解碼器），解題時應先判斷電路是否具備記憶（儲存）功能，若有回授路徑則屬於順序邏輯。"
