Q149.

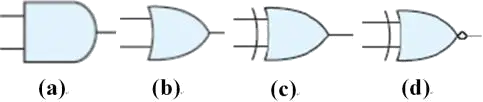

圖(a)~(d)為邏輯閘的符號圖，則下列哪些敘述正確？
儀表電子 · 乙級 · 數位系統 · Q149
難易度分析
3 / 5
本題屬於複選題型，要求考生必須精確辨識並區分多個相似的邏輯閘符號。由於需要對所有選項的正確性進行全面判定，且涉及多個基本元件及其變體的對比分析，因此增加了認知判斷的複雜度。
正確答案 (複選)：①, ②, ③
- ① 圖(a)為AND 閘:AND 閘的邏輯符號特徵為輸入側呈平直線條、輸出側為半圓弧形，代表只有當所有輸入皆為高電位時，輸出才為高電位的邏輯乘法運算。
- ② 圖(b)為OR 閘:OR 閘的邏輯符號特徵為輸入側呈凹弧形、輸出側為尖弧形，代表只要任一輸入為高電位時，輸出即為高電位的邏輯加法運算。
- ③ 圖(c)為XOR 閘:XOR 閘（互斥或閘）的符號與 OR 閘相似，但在輸入側多了一條平行的雙弧線，代表當兩個輸入狀態不同時輸出為高電位的差異檢測功能。
錯誤選項解析
- ④ 圖(d)為NOR 閘:圖(d)實際為NAND 閘而非 NOR 閘。NAND 閘是在 AND 閘的輸出端加上反相圓圈，代表先進行 AND 運算再將結果反相；NOR 閘則是在 OR 閘輸出端加反相圓圈。
Learning Tip
"本題考邏輯閘符號辨識，常考陷阱在於混淆 NAND 與 NOR 的差異：兩者皆在基本閘（AND/OR）輸出端加反相圓圈，但基礎形狀不同。切記 AND 為「直線+半圓」、OR 為「凹弧+尖弧」，XOR 則比 OR 多一條輸入側雙弧線。實務上 NAND 與 NOR 為萬用閘，可組成任何邏輯電路。"
學員答題分佈
①圖(a)為AND 閘0%
②圖(b)為OR 閘0%
③圖(c)為XOR 閘0%
④圖(d)為NOR 閘0%
