Q54.

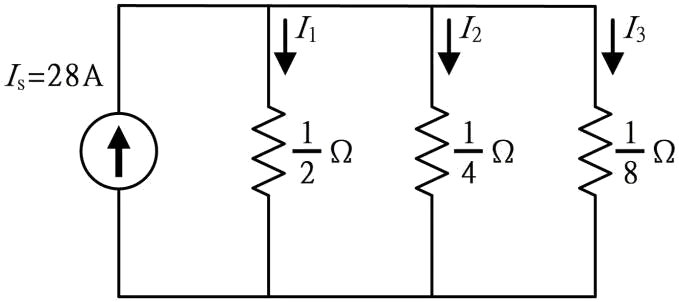

下圖所示電路中，分支電流I2 為多少安培？
電力電子 · 乙級 · 電工學 · Q54
難易度分析
3 / 5
本題需要對並聯電路的電壓特性有正確理解，並能熟練運用歐姆定律進行數值計算。由於選項中設置了總電流與計算誤區等干擾項，考驗考生區分分支電流與總電流的能力。
正確答案：②8
② 8:8安培為正確答案。依據並聯電路特性，各分支兩端電壓相同，利用歐姆定律 I=V/R 計算該分支電流即可得出此值。
錯誤選項解析
- ① 4:4安培不符合此電路的歐姆定律計算結果。若誤用總電壓除以總電阻而未考慮並聯分支電壓相等的特性，可能得出此錯誤數值。
- ③ 10:10安培可能誤將各分支電流直接相加得到總電流，而非題目所求的特定分支電流 I2。解題時需嚴格區分分支電流與總電流的差異。
- ④ 16:16安培通常源於電阻串並聯計算錯誤或誤用電流分配公式。應確認電路拓撲結構後，正確套用歐姆定律進行求解。
Learning Tip
"此類題型核心考點為並聯電路的電流分配與歐姆定律的應用。常見陷阱是混淆分支電流與總電流，或誤判電路的串並聯結構。解題關鍵：先確認電路連接方式，再利用並聯電壓相等的特性，以 I=V/R 求出目標分支電流。"
學員答題分佈
①40%
②80%
③100%
④160%
此答題分佈是根據學員在 LongePass 模擬考等實際作答紀錄計算而成。與考友分享這道歷屆試題與詳細解析！
