Q5.

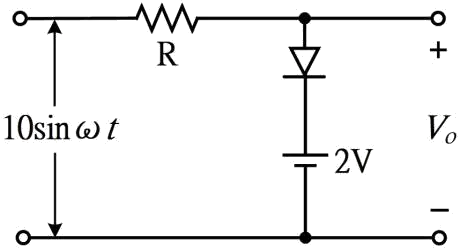

下圖所示電路之輸出波形Vo 為何？
電力電子 · 乙級 · 電子學 · Q5
難易度分析
3 / 5
此題需要分析電路中二極體與電池的連接方向，並判斷在不同電壓狀態下的導通與截止情形，進而推導出對應的輸出波形，考驗對直流偏壓箝位概念的掌握程度。
正確答案：②

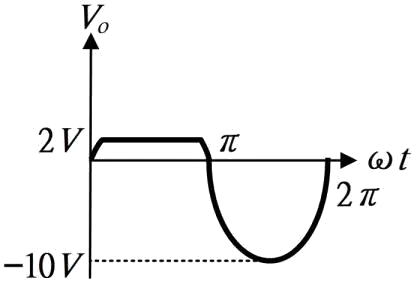

② :此為正確波形。當輸入電壓大於 2V 時二極體導通，輸出被箝位在 2V；負半週時二極體截止，輸出跟隨輸入為 -10V 的正弦波形。
:此為正確波形。當輸入電壓大於 2V 時二極體導通，輸出被箝位在 2V；負半週時二極體截止，輸出跟隨輸入為 -10V 的正弦波形。錯誤選項解析
- ①

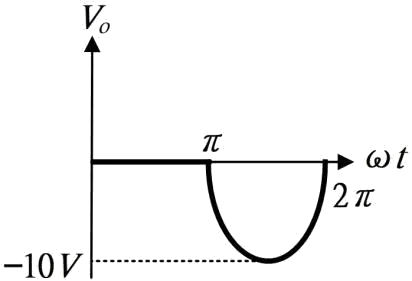

:此波形僅顯示負半週導通且無 2V 直流偏壓 的箝位效果，忽略了二極體串聯電池會使導通電壓偏移的特性。 - ③

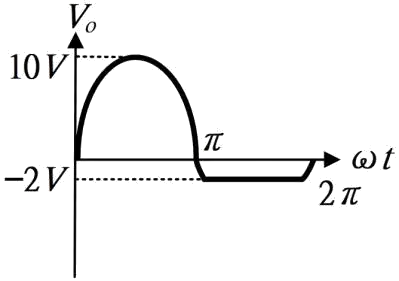

:此波形顯示正半週完整輸出、負半週被箝位在 -2V，這是二極體方向相反且電池極性反接時的行為，與原電路不符。 - ④

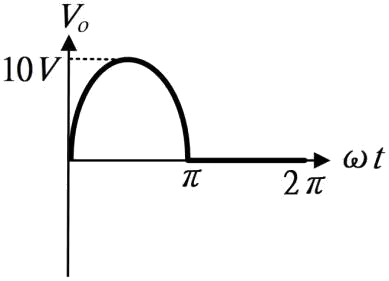

:此波形為標準的 半波整流 輸出，未考慮串聯的 2V 電池 對箝位電壓的影響，僅適用於無直流偏壓的單純二極體電路。
Learning Tip
"此題考點為 串聯型二極體箝位電路。關鍵在於判斷二極體導通條件：當 Vi > 2V 時二極體順向偏置導通，Vo 被箝位在電池電壓 2V；當 Vi < 2V 時二極體逆向偏置截止，Vo 等於輸入電壓。常考陷阱為混淆二極體方向與電池極性，需仔細確認電路圖中元件的連接方式。"
