Q5.

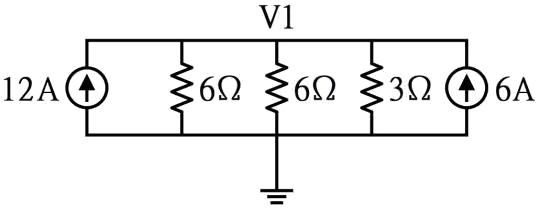

下圖中，V1 之值應為
電力電子 · 乙級 · 電工學 · Q5
難易度分析
3 / 5
本題屬於典型的電路計算分析題，要求考生能正確辨識電路的串並聯結構，並精準應用電壓分配定律進行數值計算，具備一定的邏輯推論與運算過程。
正確答案：①27V
① 27V:27V 為正確答案。根據克希荷夫電壓定律 (KVL)，在串聯電路中各元件電壓降的總和等於電源電壓，或依據電阻分壓原理，V1 兩端的電壓降經計算後為 27V。
錯誤選項解析
- ② 18V:18V 為錯誤答案。此數值可能誤將其他元件的電壓降當作 V1，或未正確應用分壓公式所致，實際 V1 應為 27V。
- ③ 9V:9V 為錯誤答案。此數值可能僅計算了部分電路的電壓降，忽略了串聯電路中總電壓的分配關係，正確值應為 27V。
- ④ 0V:0V 為錯誤答案。若 V1 為 0V 表示該元件兩端無電位差，這在正常通電的串聯電路中不可能發生，除非該元件被短路或無電流通過。
Learning Tip
"此類直流電路電壓計算題型常考克希荷夫定律 (KVL/KCL) 與歐姆定律的應用。解題關鍵在於正確辨識電路圖中的串並聯關係與電壓極性，並注意電阻分壓時各元件的電壓降比例。容易混淆的觀念包括將開路電壓與負載電壓混淆，或誤用並聯電路電壓相等的特性於串聯電路中。"
學員答題分佈
①27V0%
②18V0%
③9V0%
④0V0%
