Q39.

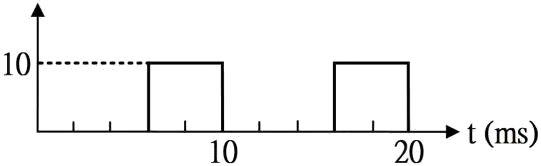

下圖所示波形之工作週期（duty cycle）為
電力電子 · 乙級 · 電子學 · Q39
難易度分析
2 / 5
需透過波形圖精確讀取週期與導通時間，並應用定義公式進行計算。題目設計了將導通時間與關閉時間混淆的常見陷阱，要求考生能正確區分兩者。
正確答案：①40%
① 40%:由波形圖可知，脈波週期 T = 10 ms，導通時間（ON time）為 4 ms（從 6 ms 至 10 ms），故工作週期 = 4/10 × 100% = 40%。
錯誤選項解析
- ② 60%:60% 為關閉時間（OFF time = 6 ms）佔週期的比例，並非工作週期。工作週期應以導通時間計算。
- ③ 70%:70% 與圖中脈波比例不符，可能誤將導通與關閉時間之比值混淆為工作週期。
- ④ 80%:80% 遠高於實際導通比例，可能誤讀時間軸刻度或將兩個導通區間相加所致。
Learning Tip
"工作週期（Duty Cycle）定義為一個週期內導通時間佔總週期的百分比，公式為 D = t_ON / T × 100%。常考陷阱為將關閉時間（OFF time）誤認為導通時間，或誤讀時間軸刻度間隔。解題時應先確認週期 T 與脈波寬度 t_ON，再代入公式計算。"
