Q3.

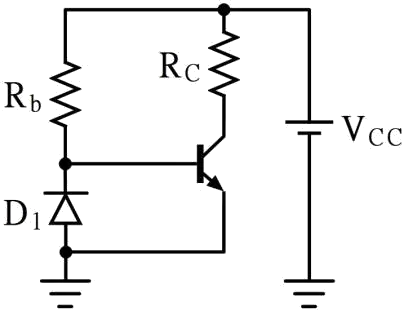

下圖所示電路中，二極體（D 1）之作用為
電力電子 · 乙級 · 電子學 · Q3
難易度分析
3 / 5
此題要求考生能辨識二極體在特定電路配置下的功能，而非僅僅記憶元件定義。由於需要區分多種電路應用場景，並理解元件與電晶體基極-射極接面之間的關係，具有一定的分析難度。
正確答案：④溫度補償的偏壓
④ 溫度補償的偏壓:在推挽式功率放大電路（如 Class AB）中，二極體利用其順向電壓降的負溫度係數特性，與電晶體的 V_BE 溫度漂移相互補償，從而穩定靜態工作點，避免熱失控現象。
錯誤選項解析
- ① 半波整流:半波整流是將交流電轉換為脈動直流電的電源電路功能，通常用於整流電路中，而非此偏壓電路中二極體的作用。
- ② 保護電晶體:保護電晶體通常使用飛輪二極體（續流二極體）並聯於感性負載兩端，用於吸收反電動勢，與此電路中二極體的用途不同。
- ③ 防止雜音:防止雜音一般透過旁路電容或濾波電路實現，二極體在此電路中並非用於雜訊抑制。
Learning Tip
"此類題型常考二極體在不同電路中的功能辨識。需特別注意：同一元件在不同電路位置有不同作用——在電源電路中作整流，在偏壓網路中作溫度補償，在感性負載旁作保護。解題關鍵在於觀察二極體與電晶體基極-射極接面的相對位置關係，若二極體串接於偏壓電阻網路中，即為溫度補償偏壓的典型配置。"
