Q13.
下列何者為RS-232C 界面之示意圖?
電力電子 · 乙級 · 邏輯與數位系統 · Q13
難易度分析
3 / 5
本題要求考生能正確區分單端傳輸與差分傳輸的電路結構特徵。由於選項中包含多種相似的通訊介面示意圖,必須精確辨識電路元件(如反相器與運算放大器)的配置差異方能選出正確答案。
正確答案:①
①
:RS-232C 採用單端信號傳輸,Tx 端經反相器後透過隔離耦合至 Rx 端反相器,並以共同接地作為參考電位,此為標準的 RS-232C 介面電路架構。
:RS-232C 採用單端信號傳輸,Tx 端經反相器後透過隔離耦合至 Rx 端反相器,並以共同接地作為參考電位,此為標準的 RS-232C 介面電路架構。錯誤選項解析
- ②
:此圖顯示雙通道皆經反相器與隔離,屬於雙線傳輸架構,並非 RS-232C 的單端信號設計,較接近差分或雙向通訊介面。 - ③

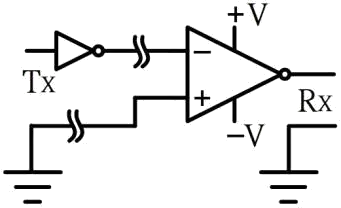

:此圖使用運算放大器作為接收端,屬於差分接收架構,為 RS-422 或 RS-485 的介面特徵,而非 RS-232C 的單端反相器設計。 - ④

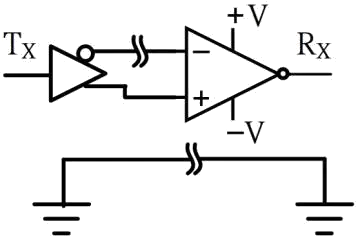

:此圖同樣採用差分運算放大器接收,且 Tx 端具有互補輸出至運放的正負輸入端,為典型的 RS-422/RS-485 差分傳輸介面,與 RS-232C 單端架構不同。
Learning Tip
"RS-232C 為單端非平衡傳輸,使用反相器進行邏輯準位轉換,並以共同接地為參考;而 RS-422/RS-485 採用差分平衡傳輸,使用運算放大器或差分接收器。常考陷阱為混淆單端與差分介面的電路符號辨識。"
