Q35.

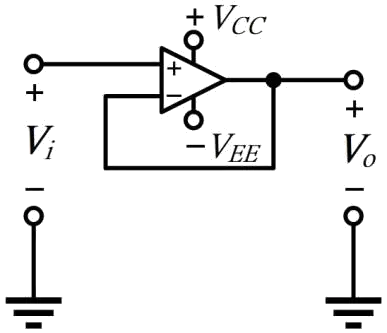

下圖所示電路，下列哪些敘述正確？
電力電子 · 乙級 · 裝備測試與檢修 · Q35
難易度分析
3 / 5
本題為複選題，要求考生不僅要能識別電路拓撲結構，還需綜合評估電壓增益符號以及輸入與輸出阻抗的特性，必須全面排除干擾選項才能正確得分。
正確答案 (複選)：①, ④
- ① 該電路為非反相放大器:此電路為非反相放大器架構，輸入訊號直接施加於運算放大器的非反相輸入端（+），輸出訊號與輸入訊號相位相同。
- ④ 該電路具有高輸入阻抗及低輸出阻抗:非反相放大器因輸入直接接至運算放大器的差動輸入級，具有高輸入阻抗特性；同時負迴授架構使電路呈現低輸出阻抗，有利於驅動後級負載。
錯誤選項解析
- ② 該電路為反相放大器:反相放大器的輸入訊號需經輸入電阻連接至反相輸入端（-），與本圖電路架構不符，本圖為非反相組態。
- ③ 其閉迴路增益為-1:非反相放大器的閉迴路電壓增益為正值 Av = 1 + (Rf/Rin)，不可能為負值；增益為 -1 的情況僅出現在反相放大器且 Rf = Rin 時。
Learning Tip
"非反相放大器與反相放大器的判別關鍵在於輸入訊號施加於運算放大器的哪一輸入端。非反相組態的增益恆為正值且大於等於 1，並具備高輸入阻抗優勢；反相組態增益為負值，但具有虛地（Virtual Ground）特性。實務上常考兩者的增益公式與阻抗特性之對比。"
