Q125.

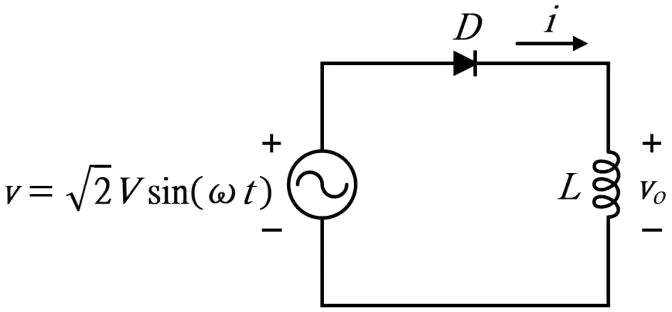

下圖中，L 為不含任何電阻之純電感，並假設二極體導通時，壓降為零，下列哪些正確？
電力電子 · 乙級 · 電力電子系統與應用 · Q125
難易度分析
4 / 5
本題為複選題，要求同時分析電路元件的儲能特性、導通狀態對波形的影響以及元件的功率定義，需對電感續流現象有深入理解並能區分多個波形特徵，判斷過程較為複雜。
正確答案 (複選)：③, ④
- ③

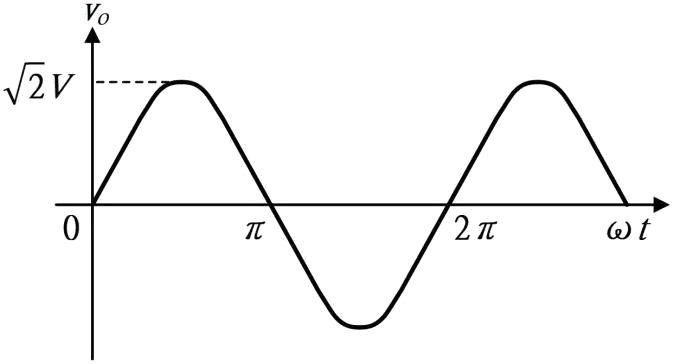

:此圖顯示 v_o 為完整正弦波，包含正負半週。在純電感與理想二極體串聯電路中，若考慮 電感電流續流效應 使二極體在負半週仍維持導通，則 v_o 可追蹤輸入電壓形成完整正弦波形。 - ④ L 所消耗的平均功率為零:純電感（不含電阻）不消耗實功率，僅進行能量的儲存與釋放。其瞬時功率 p = v·i 在一週期內的平均值為零，此為 電感元件的基本特性，故本選項正確。
錯誤選項解析
- ①

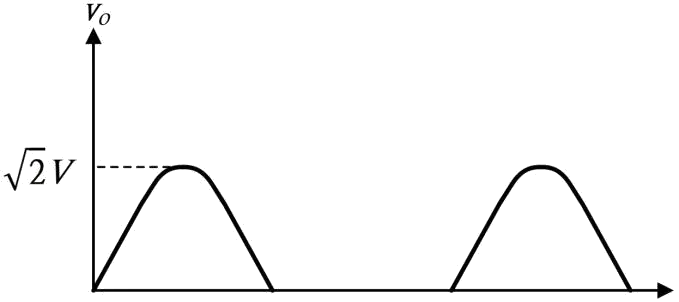

:此圖顯示 v_o 為半波整流波形，僅在正半週有輸出。然而本題中由於 純電感 L 的儲能特性，二極體導通期間電感電流持續上升，在 ωt=π 時達峰值後，電感釋能維持電流續流，使 v_o 波形並非單純的半波整流，故此選項不正確。 - ②

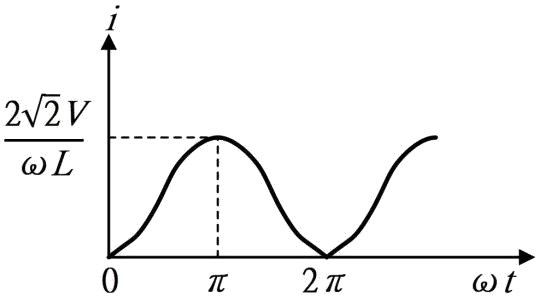

:此圖顯示 電流 i 的波形，峰值為 2√2V/(ωL)。由 v_L = L·di/dt 積分可得 i = (√2V/ωL)(1 - cos ωt)，在 ωt=π 時 i_max = 2√2V/(ωL)，於 ωt=2π 時歸零。此為正確的電流波形描述，但本題答案未將其列為正確選項。
Learning Tip
"純電感電路分析 的常考陷阱在於 二極體導通角 的判斷：理想情況下，純電感使電流落後電壓 90°，二極體可能在負半週仍維持導通（續流），導致 v_o 波形不等於半波整流。另外需區分 實功率（平均功率）與虛功率：純電感平均功率恆為零，但存在無功功率的交換。實務上需注意 電感儲能 W = ½Li² 與 v = L·di/dt 的基本關係。"
