Q12.

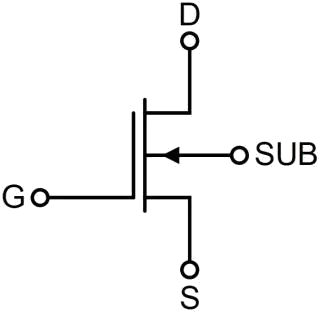

下圖之符號為下列何種電路圖符號？
數位電子 · 乙級 · 電機電子識圖 · Q12
難易度分析
2 / 5
此題屬於基礎元件符號辨識，需同時判斷通道線條的類型（實線或虛線）以及基板箭頭的指向，以區分元件的導通特性與載子類型。
正確答案：①空乏型N 通道MOSFET
① 空乏型N 通道MOSFET:空乏型N通道MOSFET的電路符號特徵為：通道以實線表示（預設導通狀態），基板箭頭指向內部代表N通道，此為標準CNS電氣符號規範。
錯誤選項解析
- ② 增強型N 通道MOSFET:增強型N通道MOSFET的通道應以虛線表示（預設截止狀態），與圖中實線通道不符。增強型需施加閘極電壓才能形成導電通道。
- ③ 空乏型P 通道MOSFET:空乏型P通道MOSFET的基板箭頭方向應指向外部，與圖中箭頭向內相反。P通道與N通道的差異在於載子類型與箭頭方向。
- ④ 增強型P 通道MOSFET:增強型P通道MOSFET同時具有虛線通道與向外箭頭兩項特徵，與圖示完全不符。此元件需負閘極電壓才能導通。
Learning Tip
"MOSFET符號判讀關鍵在於兩項特徵：①通道線條類型——實線為空乏型（Depletion，預設導通）、虛線為增強型（Enhancement，預設截止）；②基板箭頭方向——向內為N通道（電子為多數載子）、向外為P通道（電洞為多數載子）。實務上常混淆空乏型與增強型的預設狀態，切記空乏型如同「常閉開關」，增強型如同「常開開關」。"
學員答題分佈
①空乏型N 通道MOSFET0%
②增強型N 通道MOSFET0%
③空乏型P 通道MOSFET0%
④增強型P 通道MOSFET0%
