Q22.

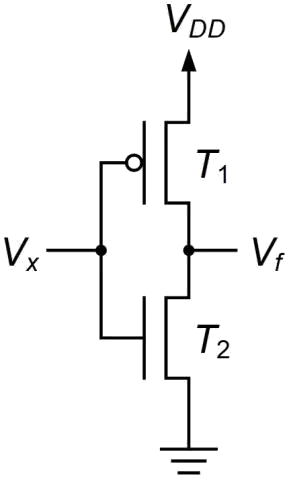

下圖所示，下列敘述何者正確？
數位電子 · 乙級 · 電機電子識圖 · Q22
難易度分析
3 / 5
此題屬於複選題型，要求考生必須同時正確判別兩個不同元件的類型，增加了答題難度。評分基準主要在於對 MOSFET 電路圖符號細節（如閘極標記與元件結構特徵）的精確辨識能力。
正確答案 (複選)：②, ④
- ② T1 為PMOS 元件:T1 為 PMOS 元件，其特徵為閘極帶有反相圓圈標記，源極通常接至 VDD（正電源），當閘極為低電位時導通。
- ④ T2 為NMOS 元件:T2 為 NMOS 元件，其閘極無反相圓圈，箭頭方向由外部指向通道，需施加 高電位閘極電壓 才能形成導通通道。
錯誤選項解析
- ① T 1 為NMOS 元件:T1 實際為 PMOS 元件而非 NMOS。在電路圖符號中，PMOS 的閘極通常帶有圓圈（氣泡）表示致能訊號為低電位有效，或箭頭方向由通道指向外部。
- ③ T2 為PMOS 元件:T2 實際為 NMOS 元件而非 PMOS。NMOS 的閘極無圓圈標記，源極通常接至 GND（接地），當閘極為高電位時導通。
Learning Tip
"此題核心考點為 MOSFET 電路圖符號判讀。關鍵區別：PMOS 閘極有圓圈（低電位致能），NMOS 閘極無圓圈（高電位致能）。在 CMOS 互補式電路 中，PMOS 通常位於上拉網路（接 VDD），NMOS 位於下拉網路（接 GND），兩者搭配實現邏輯閘功能。實務上易混淆處為箭頭方向與圓圈標記的對應關係，需熟記符號規範。"
學員答題分佈
①T 1 為NMOS 元件0%
②T1 為PMOS 元件0%
③T2 為PMOS 元件0%
④T2 為NMOS 元件0%
