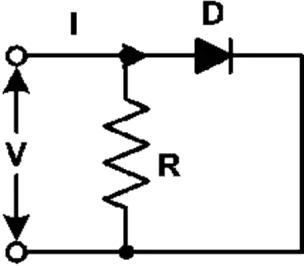

已知電阻器（R）之V-I 特性曲線為，二極體（D）之V-I 特性曲線為時，下圖之電路的V-I 特性曲線為

② :正確答案。電阻與二極體串聯時，其V-I特性曲線為兩元件特性的電壓疊加。在正向偏壓區，曲線呈現二極體的指數型導通特性但斜率受電阻限制；在反向偏壓區，因二極體截止，電流趨近於零，整體曲線符合串聯合成特性。

錯誤選項解析

• ① :此圖形不符合串聯電路的V-I特性。電阻器的V-I曲線為通過原點的直線（遵循歐姆定律），而二極體具有非線性特性，正向導通前幾乎無電流，此選項未能正確反映兩者串聯後的合成特性。
• ③ :此圖形顯示的是純電阻性的線性V-I關係（直線通過原點），忽略了二極體的單向導通特性。串聯二極體後，電路在反向電壓下應呈現極小漏電流，而非線性響應。
• ④ :此圖形的正向導通電壓或曲線形狀與實際串聯電路不符。電阻與二極體串聯時，正向導通後V-I曲線的斜率應由電阻值決定（斜率 = 1/R），且膝點電壓應接近二極體的順向導通電壓（約0.7V for Si）。
