Q59.

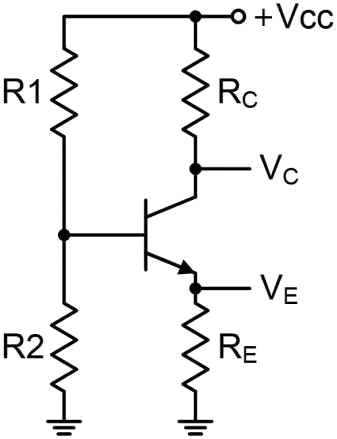

下圖之電路，下列敘述何者錯誤？
數位電子 · 乙級 · 電子學與電子電路 · Q59
難易度分析
4 / 5
此題需結合電路圖分析各元件失效後的電路路徑變化，包含基極偏壓網路與集極、射極電位之連動關係。考生必須精確判斷電晶體在不同故障情況下的工作狀態（導通或截止），並進一步推導出各節點電位的正確數值。若對截止狀態下的集極電位變化理解不夠精確，容易在判斷電位偏移時產生錯誤。
正確答案：④R1 開路時，VC=0V
④ R1 開路時，VC=0V:R1 開路時，基極僅透過 R2 接地，VB ≈ 0V，電晶體截止且 IC = 0，此時 RC 無壓降，VC 應等於 Vcc 而非 0V，故此敘述錯誤，為本題答案。
錯誤選項解析
- ① RE 開路時電晶體截止:RE（射極電阻）開路時，射極電流迴路被切斷，基極-射極接面（VBE）無法建立導通所需的正向偏壓，電晶體確實進入截止區（Cut-off），此敘述正確。
- ② RE 開路時VC=Vcc:RE 開路導致電晶體截止，集極電流（IC）為零，集極電阻 RC 上無壓降，因此集極電位 VC 等於 Vcc，此敘述正確。
- ③ R2 短路時，VE=0V:R2 短路表示基極直接接地，基極電位 VB = 0V，VBE 不足以使電晶體導通，射極無電流流過，故 VE = 0V，此敘述正確。
Learning Tip
"此題考分壓偏壓電路（Voltage Divider Bias）的故障分析。關鍵在於理解 R1、R2 構成基極偏壓網路：R1 開路→基極失壓→電晶體截止→VC=Vcc；R2 短路→基極接地→同樣截止。常見陷阱是將截止狀態的 VC 誤認為 0V，實際上截止時無集極電流，VC 會被拉至電源電壓 Vcc。實務檢修時應以電位量測判斷故障點，而非直覺推測。"
學員答題分佈
①RE 開路時電晶體截止0%
②RE 開路時VC=Vcc0%
③R2 短路時，VE=0V0%
④R1 開路時，VC=0V0%
