Q116.

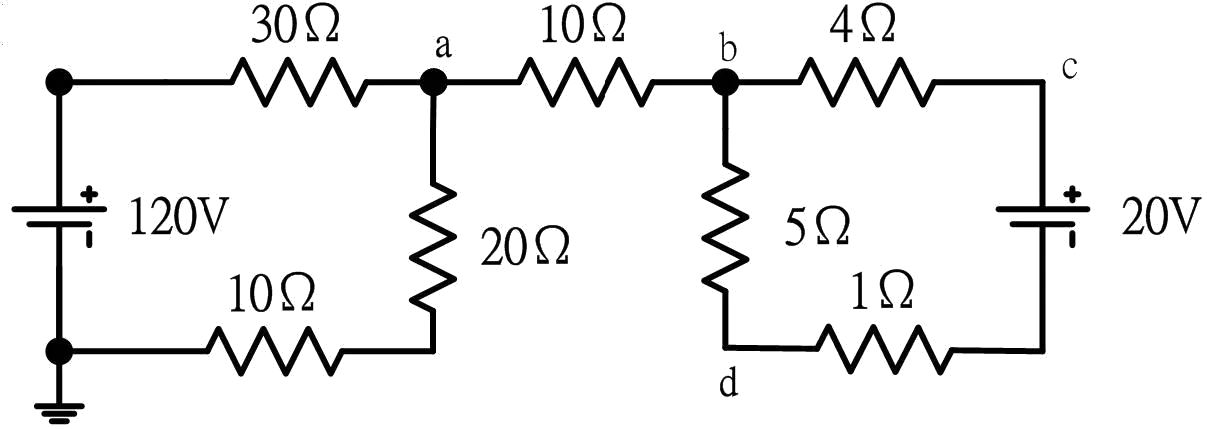

下圖之電路中，下列何者正確？
數位電子 · 乙級 · 電子學與電子電路 · Q116
難易度分析
4 / 5
此題屬於複選題型，考生需同時判斷多個選項的正確性，這增加了判斷的複雜度。此外，題目依賴電路圖中的結構進行電壓分析，要求考生必須精確區分節點電壓與兩點間電位差的定義，並需進行多步驟的電路計算，屬於典型的電路分析綜合題型。
正確答案 (複選)：①, ④
- ① Vab=0V:Vab=0V 表示 a 點與 b 點之間為等電位狀態，通常發生在兩點間以理想導線直接連接，或電路處於電橋平衡條件時，兩節點間無電位差。
- ④ Vc=68V:Vc=68V 表示 c 點相對於參考接地點的節點電壓為 68V，此結果可由電源電壓經電阻分壓網路計算得出，符合歐姆定律與節點分析法之原理。
錯誤選項解析
- ② Vb=68V:Vb=68V 為錯誤敘述。b 點的實際電位應依據電路中的分壓定律與節點電壓法計算，此數值未正確反映電阻網路的電壓分配關係。
- ③ Vdb=10V:Vdb=10V 為錯誤敘述。d 點與 b 點間的電位差需透過克希荷夫電壓定律 (KVL) 沿迴路分析，此數值與實際串並聯電路的壓降計算結果不符。
Learning Tip
"此類直流電路分析題型常考陷阱在於混淆節點電位（如 Vc、Vb 對地電壓）與兩點間電壓差（如 Vab、Vdb）的定義差異。解題關鍵在於熟練運用克希荷夫電壓定律 (KVL) 與克希荷夫電流定律 (KCL) 建立迴路或節點方程式，並注意電路圖中參考接地點的位置，避免因基準點不同而導致計算錯誤。"
學員答題分佈
①Vab=0V0%
②Vb=68V0%
③Vdb=10V0%
④Vc=68V0%
此答題分佈是根據學員在 LongePass 模擬考等實際作答紀錄計算而成。與考友分享這道歷屆試題與詳細解析！
