Q89.

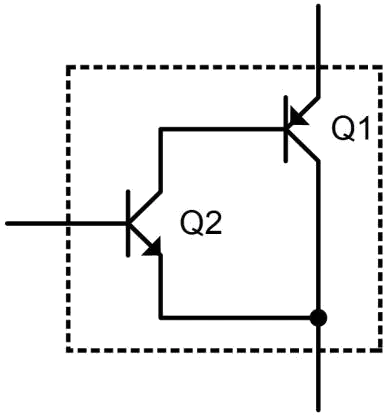

下圖之達靈頓對（Darlington-Pair），其電路特質為
數位電子 · 乙級 · 電子學與電子電路 · Q89
難易度分析
3 / 5
此題需透過辨識電路圖中兩個電晶體的極性組合（同型或異型）以及整體的等效類型來進行判斷，屬於針對電路結構組成與基本元件特性的辨識題。
正確答案：③異型NPN 靈頓對
③ 異型NPN 靈頓對:異型NPN達靈頓對由一顆NPN與一顆PNP電晶體組合而成，整體等效為NPN型，兼具高電流增益與低飽和電壓之優點。
錯誤選項解析
- ① 異型PNP 靈頓對:異型PNP達靈頓對的整體等效為PNP型，但此電路圖中主電流方向與偏壓極性顯示等效為NPN型，故不符。
- ② 同型PNP 靈頓對:同型PNP達靈頓對由兩顆PNP電晶體組成，等效為PNP型。此電路為異型組合且等效為NPN，故錯誤。
- ④ 同型NPN 靈頓對:同型NPN達靈頓對由兩顆NPN電晶體串接，雖等效為NPN型，但此電路圖為異型組合（NPN+PNP），故不符。
Learning Tip
"達靈頓對的核心考點在於辨識「同型」與「異型」組合的差異：同型由兩顆相同極性電晶體組成，異型則由NPN與PNP各一顆組合。異型達靈頓對的優勢在於可降低整體飽和電壓（約僅需一顆VCE(sat)），實務上常用於功率放大與馬達驅動電路。解題關鍵為觀察電路圖中兩電晶體的箭頭方向與偏壓極性來判斷等效類型。"
