Q109.

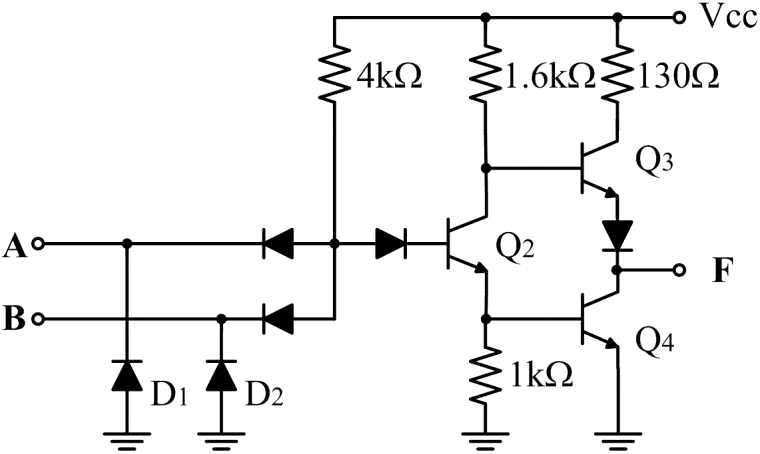

下圖所示，下列敘述何者正確？
數位電子 · 乙級 · 數位邏輯設計 · Q109
難易度分析
4 / 5
此題要求考生必須同時判斷電路的邏輯功能與電路架構類型。屬於複選題型，需精確辨識不同邏輯家族（如 DTL 與 CMOS）的元件組成差異，並結合電路圖的邏輯運算特性進行綜合判斷，對於邏輯電路基礎架構的掌握程度有較高的要求。
正確答案 (複選)：①, ④
- ① 其功能為NAND 閘:NAND 閘的邏輯功能為當所有輸入皆為高電位時輸出才為低電位，此電路架構符合 NAND 的布林運算特性。
- ④ 屬於DTL 邏輯族:DTL（二極體-電晶體邏輯） 使用二極體作為輸入邏輯網路，並搭配電晶體作為反相放大器，圖中電路即為典型的 DTL NAND 閘實現方式。
錯誤選項解析
- ② 其功能為NOR閘:NOR 閘的輸出僅在任一輸入為高電位時即為低電位，與圖中電路的串並聯組態不符，此電路並非實現 NOR 功能。
- ③ 屬於CMOS 邏輯族:CMOS 邏輯族採用互補式 NMOS 與 PMOS 配對架構，而圖中電路包含二極體與電阻元件，屬於早期 DTL 架構而非 CMOS。
Learning Tip
"本題核心考點為辨識 DTL 邏輯族 的電路特徵及其實現的 NAND 閘 功能。常見陷阱是將 DTL 與 CMOS 混淆：CMOS 使用互補式 MOSFET 配對，而 DTL 以二極體加電阻構成輸入網路。實務上 DTL 已較少使用，但在檢定考試中仍常作為基礎邏輯電路辨識題型。"
學員答題分佈
①其功能為NAND 閘0%
②其功能為NOR閘0%
③屬於CMOS 邏輯族0%
④屬於DTL 邏輯族0%
