Q93.

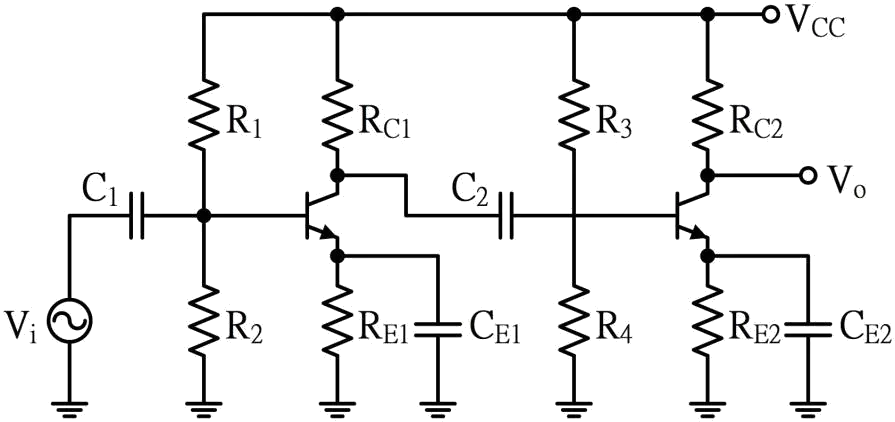

下圖之電路，下列敘述何者正確？
數位電子 · 乙級 · 電子學與電子電路 · Q93
難易度分析
4 / 5
本題要求考生對電路元件的功能進行多面向的綜合評估，需同時處理多個電路理論知識點。由於需要精確辨別各項敘述的物理意義，並在複選題型的框架下進行多項判斷，因此具備一定的專業難度。
正確答案 (複選)：①, ②, ③
- ① 該電路為RC 耦合電路，容易隔離兩級間直流電壓的相互干擾:RC 耦合電路利用耦合電容串接於兩級放大器之間，電容具有隔直流、通交流的特性，能有效隔離前後級之間的 DC 偏壓相互干擾，使各級靜態工作點獨立設定。
- ② R1、R2 為偏壓電阻，提供電晶體偏壓:R1 與 R2 構成分壓式偏壓網路（Voltage Divider Bias），為 BJT 電晶體的基極提供穩定的直流偏壓，確保電晶體工作於主動區（Active Region），是共射極放大器的標準偏壓設計。
- ③ CE2 為旁路電容，可提高電壓增益:CE2 旁路電容（Bypass Capacitor）並聯於射極電阻兩端，對 AC 信號呈現低阻抗路徑，使交流信號不經過射極電阻，消除 AC 負回授效應，從而顯著提高電路的電壓增益（Av）。
錯誤選項解析
- ④ RE 1 及RE2 為正回授電阻，可穩定直流偏壓，不受溫度變化影響:RE1 及 RE2 提供的是負回授（Negative Feedback）而非正回授。射極電阻透過負回授機制穩定 DC 偏壓點，補償因溫度漂移造成的 ICBO 與 VBE 變化，使靜態工作點保持穩定；正回授會導致電路振盪或不穩定，不適用於偏壓穩定設計。
Learning Tip
"本題核心考點為共射極 RC 耦合放大器的電路架構與各元件功能。常考陷阱在於混淆負回授與正回授的作用：射極電阻 RE 提供的是直流負回授以穩定偏壓，而非正回授。另外需區分旁路電容（提升 AC 增益）與耦合電容（隔直流、耦合交流信號）的不同角色，以及分壓式偏壓相較於固定偏壓具有更佳的溫度穩定性。"
