Q104.

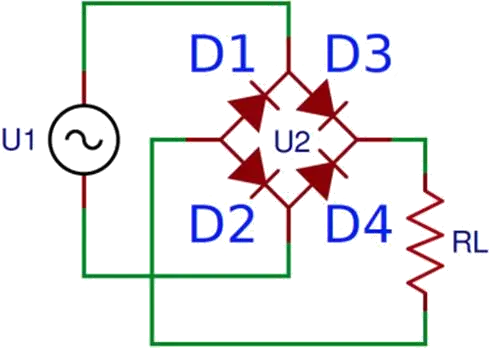

橋式全波整流電路圖如下，下列敘述何者正確？
數位電子 · 乙級 · 電子學與電子電路 · Q104
難易度分析
3 / 5
此題屬於複選題型，要求考生精確判斷橋式整流電路在交流電正、負半週時，二極體彼此間的導通與截止配對關係。考生必須理解電路結構中二極體的對角線導通特性，並排除因電位差導致無法同時導通的相鄰二極體組合，對於邏輯判斷的精確度要求較高。
正確答案 (複選)：①, ②
- ① D1、D4 順向偏壓時，D2、D3 逆向偏壓:在橋式全波整流電路的正半週期間，交流輸入使 D1、D4 導通（順向偏壓），此時電流路徑經 D1→負載→D4 形成迴路，而 D2、D3 因陰極電位高於陽極而處於逆向偏壓截止狀態。
- ② D2、D3 順向偏壓時，D1、D4 逆向偏壓:在負半週期間，交流輸入極性反轉，使 D2、D3 導通（順向偏壓），電流路徑經 D2→負載→D3 形成迴路，此時 D1、D4 因逆向偏壓而截止，確保負載電流方向維持一致。
錯誤選項解析
- ③ D1、D2 順向偏壓時，D3、D4 逆向偏壓:D1、D2 不會同時順向偏壓，因為在橋式整流架構中 D1 與 D2 位於同一側橋臂，兩者陽極或陰極連接於同一節點，無法同時形成導通路徑；正確配對應為 D1 配 D4、D2 配 D3。
- ④ D3、D4 順向偏壓時，D1、D2 逆向偏壓:D3、D4 不會同時順向偏壓，原因同上，D3 與 D4 位於同一側橋臂，無法同時導通；橋式整流的正確二極體導通配對為正半週 D1-D4、負半週 D2-D3。
Learning Tip
"橋式全波整流的核心考點在於理解交流正負半週的二極體導通配對：正半週由 D1、D4 導通，負半週由 D2、D3 導通，兩組二極體交替切換且絕不會相鄰橋臂同時導通。常見陷阱是混淆二極體的配對關係，切記導通配對必為對角線組合而非相鄰二極體。實務設計時需考量二極體的逆向峰值電壓（PIV）至少為輸出峰值電壓的 1 倍以上。"
學員答題分佈
①D1、D4 順向偏壓時，D2、D3 逆向偏壓0%
②D2、D3 順向偏壓時，D1、D4 逆向偏壓0%
③D1、D2 順向偏壓時，D3、D4 逆向偏壓0%
④D3、D4 順向偏壓時，D1、D2 逆向偏壓0%
