Q52.

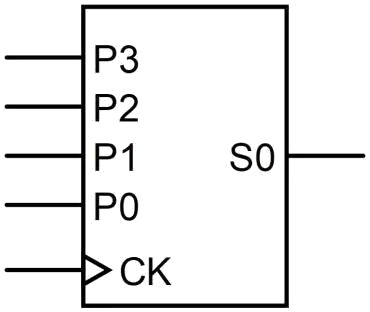

下圖為一四位元的移位型暫存器，其輸出與輸入特徵為
數位電子 · 乙級 · 數位邏輯設計 · Q52
難易度分析
3 / 5
此題需根據暫存器的輸入與輸出特性進行分類。評分基準考量到考生必須精確區分平行（Parallel）與串列（Serial）在載入與輸出階段的組合，並需辨識出電路是否具備平行載入端，屬於對數位邏輯基礎架構的理解測試。
正確答案：②並入串出PISO
② 並入串出PISO:並入串出 (PISO) 允許資料先平行載入至各級 正反器 (Flip-Flop)，再透過時脈訊號逐位元依序移位輸出，符合圖中四位元移位型暫存器的運作特徵。
錯誤選項解析
- ① 並入並出PIPO:並入並出 (PIPO) 需要所有資料同時載入且同時輸出，但移位型暫存器的架構是逐級傳遞，不具備平行載入與平行輸出的特性。
- ③ 串入並出SIPO:串入並出 (SIPO) 是資料逐位元輸入後同時從所有級別輸出，與圖中先平行載入再串列輸出的架構不符。
- ④ 串入串出SISO:串入串出 (SISO) 為資料逐位元輸入且逐位元輸出，但此電路具備平行載入端，屬於並入架構而非純串入。
Learning Tip
"此題核心在於辨識 移位型暫存器 (Shift Register) 的資料載入與輸出方式。PISO 的關鍵特徵是「先平行預載、再依時脈逐位輸出」，常見於 平行轉串列資料轉換 的應用。考試時需注意圖中是否有 平行載入控制訊號 與 串列輸出端 來區分四種暫存器類型，避免與 SIPO（用於串列轉平行）混淆。"
學員答題分佈
①並入並出PIPO0%
②並入串出PISO0%
③串入並出SIPO0%
④串入串出SISO0%
