Q136.

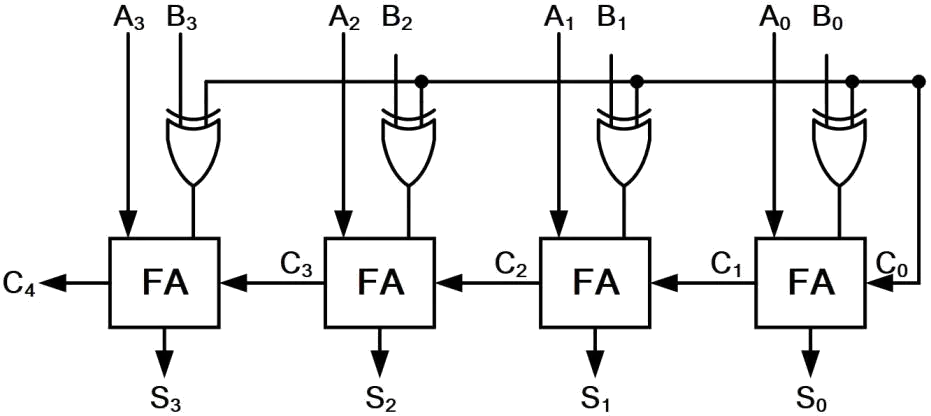

下圖之電路的功能為何？
數位電子 · 乙級 · 數位邏輯設計 · Q136
難易度分析
4 / 5
本題要求識別特定電路圖的功能，屬於複選題型，增加了判斷的複雜度。考生必須具備辨識並列式運算架構與串列式（需時脈信號與移位暫存器）架構差異的能力，並能理解透過邏輯閘控制實現加減法切換的電路設計原理，需同時掌握加法與減法兩種功能模式的邏輯結構。
正確答案 (複選)：①, ②
- ① 並列加法器:此電路採用多位元全加器架構，所有位元信號同時輸入並進行加法運算，符合並列加法器同時處理多位元的特性。
- ② 並列減法器:透過2的補數運算與XOR閘作為模式控制，此電路可將減數取補數後送入加法器，實現並列減法器功能。
錯誤選項解析
- ③ 串列式加法器:串列式加法器需搭配移位暫存器與單一位元全加器，依時脈信號逐位元依序處理，與此電路的並列同時處理架構不同。
- ④ 串列式除法器:串列式除法器需使用比較器、移位器與反覆減法控制邏輯，此電路僅具備加減法功能，不具備除法運算能力。
Learning Tip
"此題核心考點為並列加/減法器共用電路架構。實務上常以全加器搭配XOR閘模式控制實現加減法切換：當控制信號為0時執行加法，為1時對輸入取2的補數後執行減法。考試常混淆「並列」（所有位元同時處理）與「串列」（需時脈信號逐位處理）的架構差異，需特別注意電路中是否包含移位暫存器或時脈輸入來判斷。"
學員答題分佈
①並列加法器0%
②並列減法器0%
③串列式加法器0%
④串列式除法器0%
