Q54.

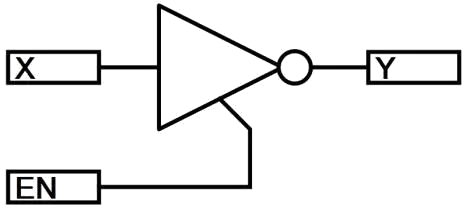

下圖之元件為
數位電子 · 乙級 · 數位邏輯設計 · Q54
難易度分析
3 / 5
此題考驗對於邏輯元件符號細節的判讀能力。考生必須能夠透過符號特徵辨別元件是否具有控制端以產生高阻抗狀態，並需精確觀察輸出端是否存在反相符號，以區分功能性質完全不同的邏輯元件。
正確答案：③三態型NOT
③ 三態型NOT:三態型 NOT 閘具備資料輸入端、輸出端與使能控制端（EN），當使能訊號致能時執行反相運算，未致能時輸出呈現高阻抗（Hi-Z）狀態，符合圖中元件符號特徵。
錯誤選項解析
- ① NOT:NOT 閘（反相器）僅具單一輸入與輸出，無使能控制端（Enable pin），無法實現高阻抗（Hi-Z）狀態，與圖中具控制端之三態結構不符。
- ② SCR:SCR（矽控整流器）屬於功率電子中的閘流體元件，用於交流電壓控制與整流電路，與數位邏輯閘無關。
- ④ 三態型BUFFER:三態型 BUFFER（緩衝器）雖同樣具使能控制端與 Hi-Z 功能，但其輸出與輸入為同相關係，圖中符號含反相圓圈，故為三態反相器而非緩衝器。
Learning Tip
"本題核心考點為三態邏輯閘符號判讀。關鍵在於辨識元件是否具使能控制端（區別於普通 NOT 閘），以及輸出端是否有反相圓圈（區別三態 NOT 與三態 BUFFER）。實務上三態閘廣泛應用於匯流排（Bus）系統，多個裝置共用同一資料線時，未選通之裝置必須進入 Hi-Z 狀態以避免訊號衝突（Bus contention）。"
學員答題分佈
①NOT0%
②SCR0%
③三態型NOT0%
④三態型BUFFER0%
