Q20.

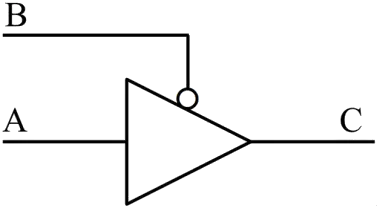

下圖為低態動作的三態閘，下列敘述何者正確？
數位電子 · 乙級 · 電機電子識圖 · Q20
難易度分析
4 / 5
本題屬於複選題類型，要求考生同時判別多個正確的邏輯狀態。解題關鍵在於精確區分致能端在低電位與高電位時，閘極分別處於「導通狀態」與「高阻抗狀態」的邏輯行為差異，對於邏輯判斷的全面性要求較高。
正確答案 (複選)：①, ②
- ① 當B=0 時，C=A=1:當 B=0（致能端為低態）時，三態閘處於工作狀態，若輸入 A=1，則輸出 C=A=1，符合低態動作三態閘的導通邏輯。
- ② 當B=0 時，C=A=0:當 B=0（致能端為低態）時，三態閘處於工作狀態，若輸入 A=0，則輸出 C=A=0，此為三態閘正常訊號傳遞的表現。
錯誤選項解析
- ③ 當B=1 時，C=A=1:當 B=1 時，低態動作三態閘處於高阻抗狀態（Hi-Z），輸出 C 並非跟隨 A 的值，而是呈現開路狀態，故此敘述錯誤。
- ④ 當B=1 時，C=A=0:當 B=1 時，低態動作三態閘處於高阻抗狀態（Hi-Z），輸出 C 不會等於 A=0，而是呈現不確定的開路電位，故此敘述錯誤。
Learning Tip
"本題核心考點為低態動作三態閘（Active-Low Tri-State Buffer）的致能邏輯。當致能端 B=0 時閘極導通，輸出 C 跟隨輸入 A；當 B=1 時輸出進入高阻抗狀態（Hi-Z），既不輸出高態也不輸出低態。常考陷阱為混淆高態動作與低態動作三態閘的致能條件，實務上三態閘廣泛應用於匯流排（Bus）系統，以實現多裝置共享訊號線。"
學員答題分佈
①當B=0 時，C=A=10%
②當B=0 時，C=A=00%
③當B=1 時，C=A=10%
④當B=1 時，C=A=00%
