Q100.

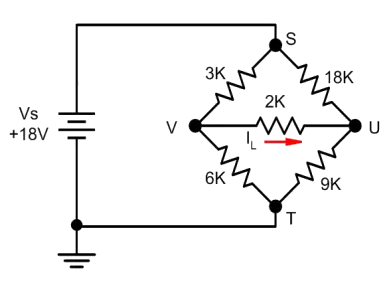

下圖電路中流過2KΩ電阻之電流（IL）為下列何者？
電腦硬體裝修 · 乙級 · 裝修及控制應用 · Q100
難易度分析
3 / 5
此題屬於電路分析計算題，需透過電路圖判讀電源極性與迴路結構。解題關鍵在於正確應用克希荷夫定律與歐姆定律建立方程式，並需特別注意電流方向與電壓降正負號的判斷，屬於需要精確計算且具備極性判斷陷阱的典型題型。
正確答案：①0.6mA
① 0.6mA:根據克希荷夫電壓定律 (KVL) 與歐姆定律分析此電路，經迴路方程式計算可得流經 2KΩ 電阻之電流為 0.6mA，方向與參考方向一致。
錯誤選項解析
- ② -0.6mA:-0.6mA 數值正確但極性相反，錯誤原因在於假設電流方向與實際方向相反，正確應以電源極性與迴路走向判斷電流方向。
- ③ 1.2mA:1.2mA 為錯誤數值，可能源於電阻值誤用或電壓源疊加計算錯誤，正確應以各迴路電壓降分別計算後求解。
- ④ -1.2mA:-1.2mA 同時存在數值錯誤與極性錯誤，正確計算應得 0.6mA 且方向為正。
Learning Tip
"此類直流迴路分析題型常考克希荷夫定律 (KVL/KCL) 的應用。解題關鍵在於正確設定電流參考方向與電壓降極性，注意電源正負極與電流方向的對應關係。實務上，多重電源迴路易因符號判斷錯誤而失分，建議先標定各迴路電流方向後再列方程式求解。"
學員答題分佈
①0.6mA0%
②-0.6mA0%
③1.2mA0%
④-1.2mA0%
