Q8.

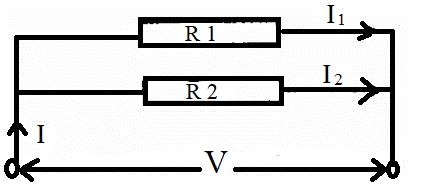

圖中若R2 之電阻值加大時，則流過R1 之電流I 1
機械停車設備裝修 · 乙級 · 識圖說 · Q8
難易度分析
2 / 5
本題考查對並聯電路基本特性的理解，需判斷不同電阻支路之間的獨立性。由於涉及電路結構的基礎概念辨析，屬於典型的概念應用題。
正確答案：②不變
② 不變:在並聯電路中，各支路兩端的電壓相等且等於電源電壓。根據歐姆定律 (I = V/R)，流過 R1 的電流 I1 僅取決於電源電壓與 R1 自身的電阻值，與 R2 的電阻變化無關，因此 I1 保持不變。
錯誤選項解析
- ① 0:電流為 0 的說法錯誤，因為在並聯電路中，只要電源電壓存在，R1 支路必然有電流通過，不會是零。
- ③ 變大:電流變大的說法錯誤，因為 R2 加大會使該支路電流減小，但不會影響 R1 支路的電壓與電流。
- ④ 變小:電流變小的說法錯誤，此為常見迷思。R2 加大僅影響總電流減小，但各並聯支路彼此獨立，R1 支路電流不受影響。
Learning Tip
"本題核心考點為並聯電路的獨立性原理。在並聯電路中，各支路電壓相等且互不干擾，改變某一支路的電阻僅會影響該支路電流與總電流，不會影響其他支路的電流。常考陷阱為混淆串聯電路（電流處處相等，改變任一電阻會影響全路電流）與並聯電路的特性，解題時務必先判斷電路連接方式。"
