Q72.

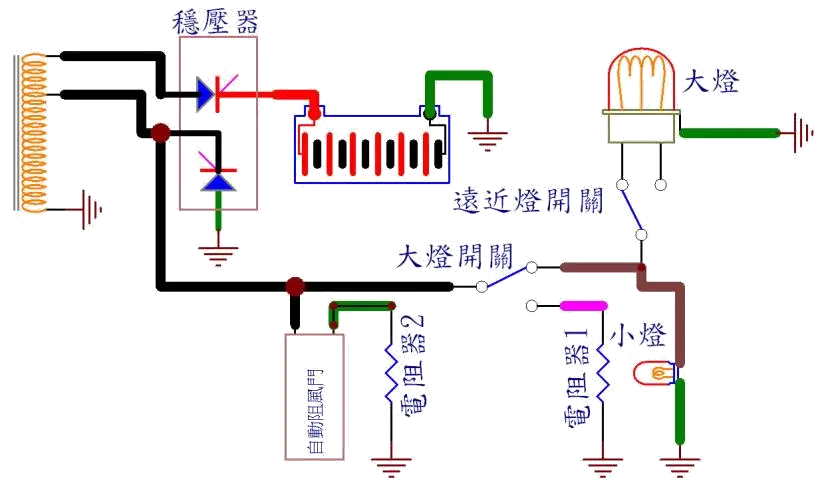

如圖所示，下列哪些正確？
機器腳踏車修護 · 乙級 · 檢修、更換電系相關裝備 · Q72
難易度分析
4 / 5
本題採複選制，要求考生必須同時掌握元件在電路中的多重功能並能精確排除干擾選項。由於需要區分電阻器與保險絲在保護機制上的差異，且涉及複數正確答案的判定，增加了答題的複雜度。
正確答案 (複選)：②, ④
- ② 電阻器1是用來保護穩壓器:在機車充電系統電路中，串聯電阻器可吸收電壓突波並限制湧浪電流，從而保護穩壓器（整流穩壓器）免受發電機輸出端的不穩定電壓損害。
- ④ 電阻器1 是用來平衡充電流:電阻器在充電迴路中可起到平衡充電電流的作用，限制流入電池的電流大小，避免過充電現象，確保電池充電過程穩定。
錯誤選項解析
- ① 電阻器1 是用來保護大燈燈泡:大燈燈泡的保護通常依賴保險絲或穩壓器本身，而非串聯電阻器。電阻器在此電路中並非針對燈泡提供過電流保護。
- ③ 電阻器1 是用來保護大燈開關:大燈開關的保護主要依靠電路中的保險絲及適當的線徑設計，電阻器1的配置位置與開關保護無關。
Learning Tip
"此類題型常考整流穩壓器與充電系統中各元件的功能區分。需特別注意：電阻器在機車電系中可能承擔限流、分壓或突波吸收等不同角色，應依據其在電路中的串並聯位置來判斷實際功能。穩壓器主要負責將磁電機輸出的交流電整流並穩定電壓，而串聯電阻可減輕其工作負擔。"
學員答題分佈
①電阻器1 是用來保護大燈燈泡0%
②電阻器1是用來保護穩壓器0%
③電阻器1 是用來保護大燈開關0%
④電阻器1 是用來平衡充電流0%
