Q111.

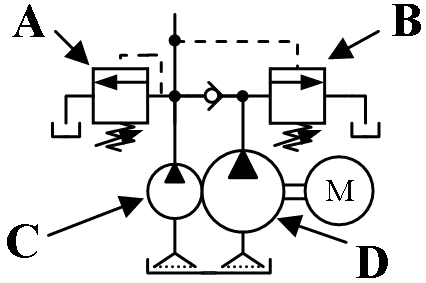

如下圖有一組油壓系統供應泵浦,如小泵浦輸出流量4
/min、大泵浦輸出流量24
/min、溢流閥設定壓力100kgf/cm2、卸載閥設定壓力20kgf/cm 2,用來驅動一支鑽孔油壓缸(ψ63×30×200)使其有一半行程為快速移動、另一半慢速移動,則油壓缸快速移動的速度為
機電整合 · 乙級 · 氣壓、油壓系統、迴路設計 · Q111
難易度分析
4 / 5
本題屬於綜合計算題,需要掌握雙泵迴路的供油邏輯、圓柱面積計算以及多重單位換算,且選項中設置了對應不同運作狀態的干擾數值,要求考生必須精確區分快慢速之流量組合。
正確答案:④8.99 m/min
④ 8.99 m/min:快速移動時雙泵浦併聯供油,總流量為 4 + 24 = 28 L/min。油缸無桿側面積 = π × (6.3 cm)² ÷ 4 ≈ 31.17 cm²,速度 = 28,000 cm³/min ÷ 31.17 cm² ≈ 898.3 cm/min ≈ 8.99 m/min。此時系統壓力低於卸載閥設定值(20 kgf/cm²),雙泵同時作動。
錯誤選項解析
- ① 1.22:此數值與本題計算無關聯,可能是隨意設定的干擾選項。在油壓缸速度計算中,應以總泵浦流量除以有效作用面積來求得。
- ② 1.28:此為僅使用小泵浦(4 L/min)時的慢速移動速度:4000 cm³/min ÷ 31.17 cm² ≈ 1.28 m/min,對應題目所述「另一半慢速移動」的工況,而非快速移動速度。
- ③ 8.54:此數值計算有誤。可能誤用了活塞桿側面積或其他錯誤參數進行換算,正確應使用無桿側全截面積(π × 6.3² ÷ 4 ≈ 31.17 cm²)計算。
Learning Tip
"本題核心考點為高低壓雙泵迴路的速度計算與卸載閥作動邏輯。快速行程時系統壓力低,卸載閥未開啟,大小泵浦合併供油;慢速行程時系統壓力升高至超過卸載閥設定值,大泵浦經卸載閥回油箱,僅小泵浦供油。計算時務必注意單位換算:1 L/min = 1,000 cm³/min,速度單位轉換為 m/min 需除以 100。常見陷阱是混淆快慢速對應的泵浦組合,或誤用活塞桿側環狀面積計算。"
學員答題分佈
①1.220%
②1.280%
③8.540%
④8.99 m/min0%
此答題分佈是根據學員在 LongePass 模擬考等實際作答紀錄計算而成。與考友分享這道歷屆試題與詳細解析!
