Q110.

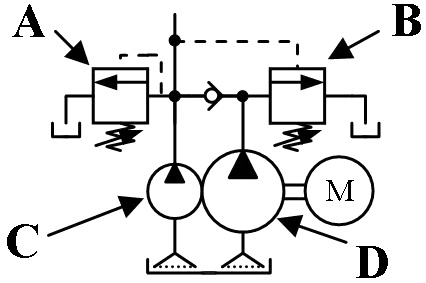

如下圖有一組油壓系統供應泵浦，如小泵浦輸出流量4
/min、大泵浦輸出流量24 /min、溢流閥設定壓力100kgf/cm2、卸載閥設定壓力20kgf/cm 2，用來驅動一支鑽孔油壓缸(ψ63×30×200)使其有一半行程為快速移動、另一半慢速移動，則油壓缸慢速移動的流量為
機電整合 · 乙級 · 氣壓、油壓系統、迴路設計 · Q110
難易度分析
3 / 5
此題要求分析高低壓雙泵迴路在不同壓力狀態下的流量切換邏輯，需準確區分快速移動與慢速移動階段的供油元件，屬於考驗對油壓系統切換原理理解的應用分析題。
正確答案：①4
① 4:在高低壓迴路中，當系統壓力達到卸載閥設定值（20 kgf/cm²）時，卸載閥開啟使大泵浦卸載回油箱，此時僅由小泵浦單獨供油，故慢速移動流量為小泵浦輸出流量 4 L/min。
錯誤選項解析
- ② 24:24 L/min 僅為大泵浦的額定流量，但在慢速工進階段大泵浦已透過卸載閥卸載回油箱，不參與系統供油，因此此數值並非慢速移動流量。
- ③ 28:28 L/min（4+24）是快速移動階段雙泵浦合併供油的總流量，適用於空缸前進的低負載行程，而非鑽孔時的慢速工進流量。
- ④ 32
/min:32 L/min 在此迴路中無對應的流量狀態，既非單泵流量也非雙泵合計流量，屬於干擾選項。
Learning Tip
"本題核心考點為高低壓雙泵迴路的切換原理：快速行程時負載低、系統壓力未達卸載閥設定值，雙泵合併供油；當進入工進（慢速）行程時，切削負載使系統壓力升高至卸載閥開啟壓力，大泵卸載，僅留小泵供油以節省能源並滿足慢速需求。常考陷阱為混淆「快進流量」與「工進流量」，解題關鍵在於判斷卸載閥是否動作。"
學員答題分佈
①40%
②240%
③280%
④32 /min0%
/min0%此答題分佈是根據學員在 LongePass 模擬考等實際作答紀錄計算而成。與考友分享這道歷屆試題與詳細解析！
