Q155.

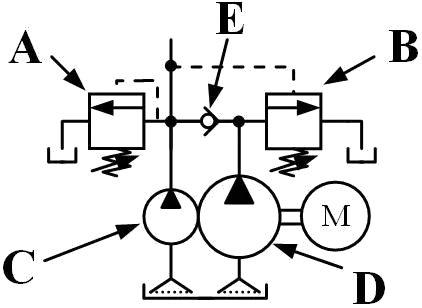

如下圖所示，有一組油壓系統供應泵浦，如C 元件輸出流量5 l/min、D元件輸出流量30 l/min、A 閥件設定壓力100 kgf/cm 2、B 閥件設定壓力20 kgf/cm 2，用來驅動一支鑽孔油壓缸(ψ63×30×200)使其有一半行程為快速移動、另一半慢速移動，在鑽削行程下列敘述哪些正確？

機電整合 · 乙級 · 氣壓、油壓系統、迴路設計 · Q155

1

快速移動速度為11.23

2

快速移動速度為14.53

3

慢速移動速度為1.60

4

慢速移動速度為2.08 m/min

難易度分析

4 / 5

本題屬於複選題型，要求考生同時判斷兩種不同運作模式下的數值計算結果。過程涉及油壓元件流量的組合分析、油壓缸截面積的幾何計算以及速度單位的換算，需要精確的計算能力與對迴路邏輯的掌握。

正確答案 (複選)：①, ③

① 快速移動速度為11.23:快速進給時泵浦 C 與泵浦 D 合併供油，總流量為 35 l/min。油壓缸全截面積 A = π×(6.3/2)² ≈ 31.17 cm²，速度 V = 35000÷31.17 ≈ 11.23 m/min，計算正確。
③ 慢速移動速度為1.60:慢速鑽削時僅由小流量泵浦 C 供油 5 l/min。速度 V = 5000÷31.17 ≈ 1.60 m/min，符合鑽孔加工所需的低速高推力需求，計算正確。

錯誤選項解析

② 快速移動速度為14.53:此數值錯誤。快速移動應使用雙泵合併流量 35 l/min 計算，正確速度為 11.23 m/min 而非 14.53 m/min，可能是誤用錯誤截面積或流量數值所致。
④ 慢速移動速度為2.08 m/min:此數值錯誤。慢速移動僅泵浦 C 供油 5 l/min，正確速度為 1.60 m/min 而非 2.08 m/min。2.08 m/min 可能是誤用環狀面積（無桿側面積減去桿側面積）計算所致。

Learning Tip

"本題核心考點為雙泵迴路的速度控制與油壓缸截面積計算。快速行程使用雙泵合併流量，慢速鑽削僅用小泵供油以獲得較大推力。計算速度時務必確認使用油壓缸的全截面積（有桿側或無桿側），常見陷阱是混淆延伸與縮回時的有效作用面積。鑽孔加工需要低速高推力特性，故慢速行程僅由小泵供油，大泵流量經卸載閥回流至油箱。"
