近接開關要長時間排除有關突波的問題，下列接線圖何者正確？
機電整合 · 乙級 · 電控、感測、轉換元件認識 · Q69
難易度分析
3 / 5
此題要求考生辨識電路圖中的元件符號，並分析並聯與串聯接法對突波抑制功能的影響，需精確掌握電路拓撲結構與保護元件的配置原則。
正確答案：③

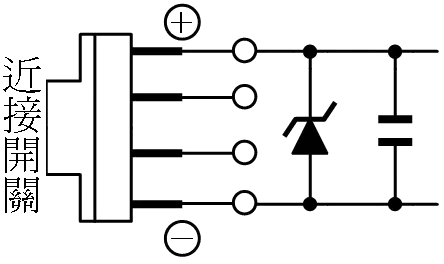

③ :此接線將 TVS 二極體 與 電容器 各自 並聯 跨接於電源正負端，TVS 二極體負責 快速箝位突波電壓，電容器負責 濾除高頻雜訊，兩者並聯可同時達成突波抑制與雜訊濾除，為正確的 近接開關突波防護 接線方式。
:此接線將 TVS 二極體 與 電容器 各自 並聯 跨接於電源正負端，TVS 二極體負責 快速箝位突波電壓，電容器負責 濾除高頻雜訊，兩者並聯可同時達成突波抑制與雜訊濾除，為正確的 近接開關突波防護 接線方式。錯誤選項解析
- ①

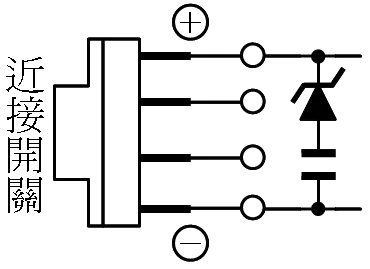

:此接線將 TVS 二極體 與 電容器串聯 後跨接於電源線，串聯配置會阻礙正常電流路徑，無法發揮 突波箝位 功能，TVS 二極體應採並聯方式連接。 - ②

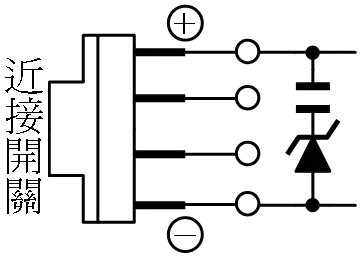

:此接線將 電容器 與 TVS 二極體串聯 後跨接，同樣屬於錯誤的串聯配置，會導致 突波保護元件 無法在正常操作電壓下即時導通箝位。 - ④

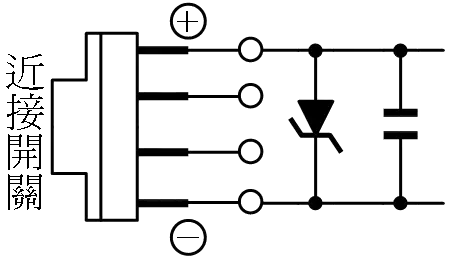

:此接線使用 普通二極體 而非 TVS 二極體 並聯於電源端，普通二極體不具備 突波箝位能力，無法在突波發生時快速導通以限制電壓峰值，無法有效保護近接開關。
Learning Tip
"近接開關突波防護 的核心考點在於：突波保護元件（如 TVS 二極體、壓敏電阻）必須採 並聯跨接 方式連接於電源線兩端，才能在突波來襲時提供低阻抗路徑將電壓箝制在安全範圍。常考陷阱為混淆 串聯 與 並聯 接法，串聯會阻礙正常供電，並聯才是正確的突波洩放路徑。實務上常搭配 RC 濾波電路 同時處理突波與高頻雜訊問題。"
