Q97.

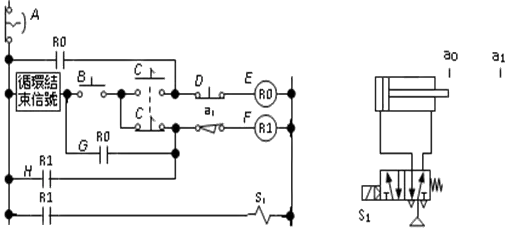

圖為氣壓-電氣迴路啟動時使用之系統，下列敘述何者較為合理？
機電整合 · 乙級 · 電控、感測、轉換元件認識 · Q97
難易度分析
4 / 5
本題屬於複選題，要求對氣壓-電氣複合迴路圖中的多個控制元件功能進行綜合辨識，且需分析激磁條件與系統運作之間的邏輯關係，增加了判定的複雜度。
正確答案 (複選)：③, ④
- ③ E 為連續循環才會激磁:E 為連續循環控制電磁閥，僅在設定為連續循環模式時才會激磁，使氣壓系統依序執行往復動作。
- ④ F激磁氣壓系統就會運轉:F 為主電磁閥或運轉繼電器，當其線圈激磁時即導通氣壓迴路，系統便會開始運轉執行預定動作。
錯誤選項解析
- ① A為一般正常停止用:A 通常為緊急停止按鈕而非一般正常停止用，其設計目的為在異常狀況下立即切斷系統動力以確保安全。
- ② B 為操作模式切換用:B 一般為啟動/停止控制開關或選擇開關，並非用於操作模式切換，模式切換通常需透過其他控制元件如PLC或計時器達成。
Learning Tip
"此類題型常考氣壓-電氣迴路中各控制元件的功能辨識。需注意緊急停止與一般停止的區別，以及激磁條件與系統運轉狀態的邏輯關係。實務上應熟悉CNS 氣壓系統圖符號，避免混淆不同控制元件的功能。"
學員答題分佈
①A為一般正常停止用0%
②B 為操作模式切換用0%
③E 為連續循環才會激磁0%
④F激磁氣壓系統就會運轉0%
