Q59.

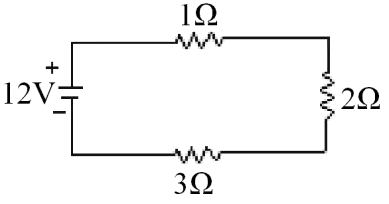

下圖2Ω電壓降為
飛機修護 · 乙級 · 飛機電氣及儀表系統修護 · Q59
難易度分析
3 / 5
本題屬於基礎電路計算，需依序執行總電阻求和、總電流計算及單一元件電壓分析等多個推論步驟，且選項中設有易導致直覺錯誤的數值陷阱，要求考生必須精確執行歐姆定律的計算流程。
正確答案：④4V
④ 4V:4V 為正確答案。此為串聯電路，總電阻 R_total = 1Ω + 2Ω + 3Ω = 6Ω，電流 I = V/R = 12V/6Ω = 2A，依歐姆定律，2Ω 電阻之電壓降 V = I × R = 2A × 2Ω = 4V。
錯誤選項解析
- ① 1V:1V 為錯誤答案。此電路為串聯電路，總電阻為 1Ω + 2Ω + 3Ω = 6Ω，電流為 12V/6Ω = 2A，2Ω 電阻之電壓降應為 2A × 2Ω = 4V，而非 1V。
- ② 2V:2V 為錯誤答案。雖電阻值為 2Ω，但電壓降需依歐姆定律 V = I × R 計算，串聯電路中電流相同為 2A，故 2Ω 電壓降為 4V，不可將電阻值直接等同於電壓值。
- ③ 3V:3V 為錯誤答案。此電路中 3Ω 電阻之電壓降為 2A × 3Ω = 6V，而 2Ω 電阻之電壓降為 2A × 2Ω = 4V，兩者不可混淆。
Learning Tip
"此類題型常考串聯電路之電壓分配觀念。關鍵在於先求出總電阻與電流，再利用歐姆定律 V = I × R 計算各電阻之電壓降。容易混淆之處在於將電阻值誤認為電壓值，或誤用並聯電路之分流公式。實務上，飛機電氣系統中串聯電路之電壓降計算對於線路損耗評估與元件選型至關重要。"
學員答題分佈
①1V0%
②2V0%
③3V0%
④4V0%
