Q65.
關於線的投影，下列選項何者正確？
電腦輔助機械設計製圖 · 乙級 · 基本工作 · Q65
難易度分析
4 / 5
本題需要同時判斷多個選項中線段在不同象限內的投影配置，必須對各個象限內正視圖與俯視圖相對於基準線的位置關係進行全面且正確的鑑別，選項之間互有關聯且包含多個正確答案，考查考生對空間投影幾何的綜合理解與細節辨識能力。
正確答案 (複選)：①, ②, ③
- ①

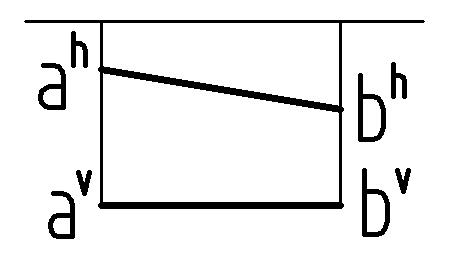

線段ab 在第2 象限:在第2象限的投影中，線段ab的正視圖與俯視圖均位於XY基準線上方，符合第二角投影法的空間位置關係。 - ②

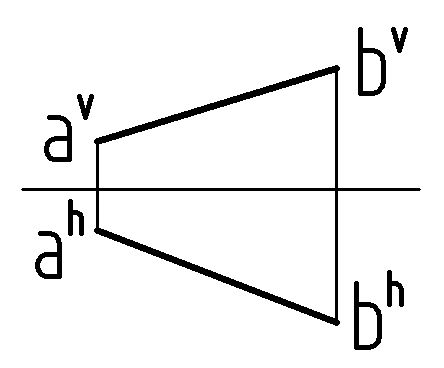

線段ab 在第1 象限:在第1象限的投影中，線段ab的正視圖位於XY基準線上方，俯視圖位於XY基準線下方，符合第一角投影法（台灣標準）的空間位置關係。 - ③

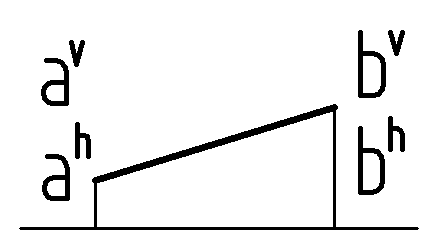

線段ab 在第4 象限:在第4象限的投影中，線段ab的正視圖與俯視圖均位於XY基準線下方，符合第四角投影法的空間位置關係。
錯誤選項解析

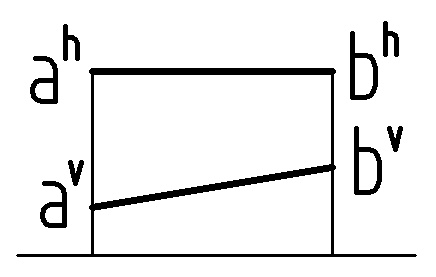

- ④
線段ab 在第3 象限:在第3象限的投影中，正視圖應位於XY基準線下方，俯視圖應位於XY基準線上方；此選項的投影位置配置與第三角投影法的規則不符。
Learning Tip
"線的投影象限判斷為製圖檢定常考題型，需熟記四個象限中正視圖與俯視圖相對於XY基準線的位置關係：第1象限（正上俯下）、第2象限（正上俯上）、第3象限（正下俯上）、第4象限（正下俯下）。台灣採用第一角投影法為國家標準，但考試常混合測試各象限的投影概念，需注意題目問的是「線段所在象限」而非「採用何種投影法」。"
