Q50.

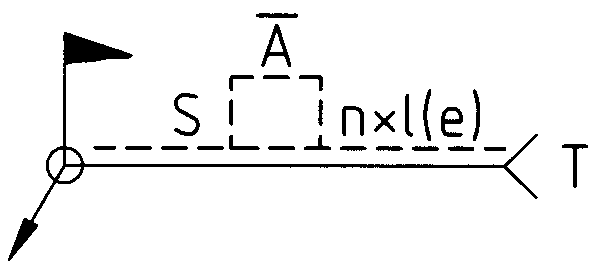

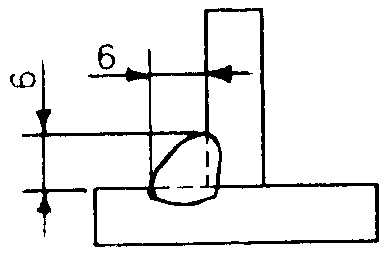

下圖中S 表示
電腦輔助機械設計製圖 · 乙級 · 工作圖 · Q50
難易度分析
2 / 5
本題考查銲接工程圖面中標準符號的代號識別能力。測驗重點在於將特定的英文字母縮寫與其對應的幾何尺寸參數進行正確配對，需對標準規範中的專用代號具備清晰的記憶與辨識能力，以避免在閱讀工程圖樣時將尺寸標註與其他工法說明混淆。
正確答案：④銲接道深度
④ 銲接道深度:依據 CNS 銲接符號標準，字母 S 代表銲接道深度（或喉深），用於標註銲道有效熔入的深度尺寸，是銲接符號中重要的尺寸參數之一。
錯誤選項解析
- ① 說明事項:說明事項通常以引線附加文字註記於銲接符號尾部，而非以字母 S 表示。S 在銲接符號中有特定的幾何尺寸意義。
- ② 銲接道形狀:銲接道形狀由基本符號（如三角形、V型、U型等圖形）來表示，而非以字母 S 標示。形狀與尺寸參數屬於不同的符號元素。
- ③ 起槽角度:起槽角度（或銲接角度）在銲接符號中以角度數值直接標註，通常使用希臘字母或角度符號表示，不以 S 代表。
Learning Tip
"在銲接符號中，各字母代號有嚴格定義：S = 銲接深度、L = 銲道長度、P = 根部間隙、R = 根部半徑。此類題型常考字母代號與尺寸的對應關係，需熟記 CNS 標準符號，避免將形狀符號與尺寸字母混淆。實務上正確解讀銲接符號直接影響結構強度與施工品質。"
