Q37.

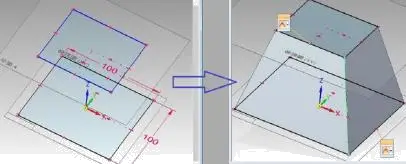

下圖3D 軟體特徵為
金屬成形 · 乙級 · 識圖與製圖 · Q37
難易度分析
2 / 5
本題考查對3D建模基礎特徵定義的辨識能力，需能區分不同特徵在截面形狀變化與生成方式上的差異，屬於基礎概念的應用辨識。
正確答案：①舉昇
① 舉昇:舉昇（Loft）特徵是透過定義兩個或多個不同斷面輪廓，軟體自動在斷面間進行平滑過渡生成實體。圖中上方較小的矩形斷面與下方較大的矩形斷面之間形成錐台狀實體，正是舉昇操作的典型結果。
錯誤選項解析
- ② 拉伸:拉伸（Extrude）是將單一斷面沿直線方向等截面積延伸生成實體，所得形狀上下截面應完全相同。圖中上下截面尺寸不同（上小下大），故非拉伸特徵。
- ③ 旋轉:旋轉（Revolve）是將斷面繞一中心軸旋轉生成迴轉體實體，所得形狀應具有軸對稱特性。圖中為矩形斷面過渡，無旋轉軸與迴轉特徵，故非旋轉操作。
- ④ 掃掠:掃掠（Sweep）是將斷面沿指定路徑曲線移動生成實體，需有明確的掃掠路徑。圖中僅有兩個平行斷面直接過渡，無路徑定義，故非掃掠特徵。
Learning Tip
"此類題型常考四大基本3D特徵的辨識：舉昇（多斷面過渡）、拉伸（等截面延伸）、旋轉（繞軸迴轉）、掃掠（沿路徑移動）。解題關鍵在於觀察斷面數量與變化方式——若上下斷面尺寸或形狀不同且直接過渡，即為舉昇特徵；若斷面完全相同則為拉伸。實務上舉昇常用於製作錐台、漸變管件等零件。"
學員答題分佈
①舉昇0%
②拉伸0%
③旋轉0%
④掃掠0%
