Q5.

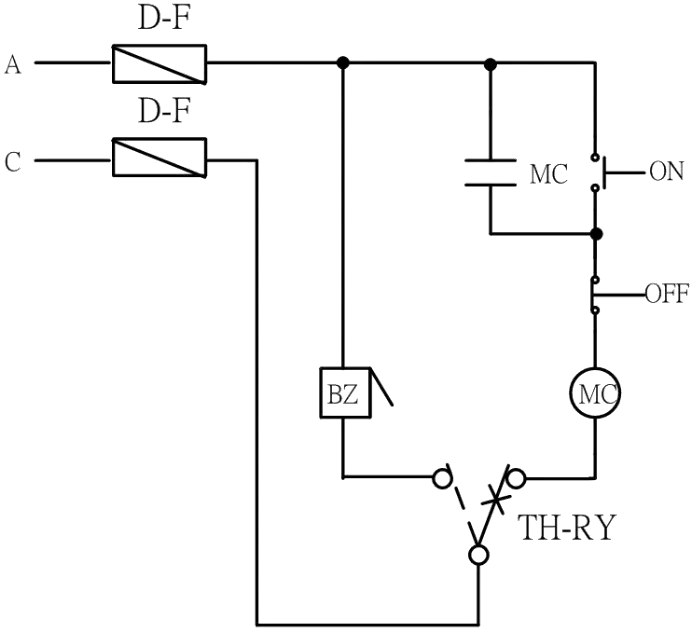

如下圖電路所示，在器具皆正常下，當積熱電驛動作時，蜂鳴器（BZ）不響，其可能故障原因之一為
室內配線─屋內線路裝修 · 丙級 · 檢查與故障排除 · Q5
難易度分析
3 / 5
題目要求辨識哪一項故障會直接影響熱繼電器動作時蜂鳴器的通電，必須以熱繼電器輔助接點與警示迴路的關聯為判斷依據，其他選項與主迴路或保持迴路相關，與蜂鳴器無直接關係，故此結構性分析屬於中等難度。
正確答案：①積熱電驛接線錯誤
① 積熱電驛接線錯誤:積熱電驛（Thermal Relay）的接線若錯誤，會導致其輔助接點無法正確切換，使串聯於蜂鳴器迴路中的常開接點（NO）無法閉合，蜂鳴器因而無法動作。
錯誤選項解析
- ② 電磁接觸器線圈接錯:電磁接觸器線圈接錯會導致主接觸器無法吸合或動作異常，但此故障主要影響馬達主迴路，與蜂鳴器警示迴路無直接關聯。
- ③ 按鈕開關接錯:按鈕開關接錯通常影響的是手動啟動/停止功能，而蜂鳴器是由積熱電驛的自動保護接點觸發，兩者控制路徑不同。
- ④ 按鈕開關無自保持:按鈕開關的自保持迴路用於維持接觸器持續運轉，與積熱電驛動作後觸發蜂鳴器警示的獨立迴路無關。
Learning Tip
"此類控制迴路故障排除題型，關鍵在於區分主迴路、控制迴路與保護警示迴路的獨立性。積熱電驛動作時，其輔助接點應閉合導通蜂鳴器，若蜂鳴器不響，應優先檢查該接點接線是否正確或接點本身是否損壞。常考陷阱為混淆各迴路的功能關聯性。"
學員答題分佈
①積熱電驛接線錯誤0%
②電磁接觸器線圈接錯0%
③按鈕開關接錯0%
④按鈕開關無自保持0%
