Q8.

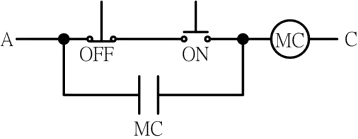

如下圖電路所示，電路中所能產生之動作為
室內配線─屋內線路裝修 · 丙級 · 檢查與故障排除 · Q8
難易度分析
3 / 5
題目要求辨識電路是否具備完整的啟停自保持結構，缺少停止元件會使設備只能啟動而無法關閉，此類概念屬於基礎控制原理，但因設有易混淆的選項，判斷上仍需注意，故評為中等難度。
正確答案：①能ON，不能OFF
① 能ON，不能OFF:此電路為自保持迴路缺少停止按鈕（b接點）之設計，按下啟動按鈕後電磁接觸器（MC）線圈激磁，輔助a接點形成自保持，但因無停止迴路可切斷電流，故只能ON無法OFF。
錯誤選項解析
- ② 寸動控制:寸動控制（Jog Control）需使用特殊接線或寸動開關，使按下按鈕時馬達運轉、放開即停止，此電路因具有自保持接點設計，不符合寸動控制原理。
- ③ 能OFF，不能ON:若電路能OFF不能ON，表示啟動迴路斷路或線圈故障，但此圖中啟動按鈕與MC線圈迴路完整，按下啟動按鈕即可激磁，故能正常ON。
- ④ 能ON，能OFF:能ON能OFF為標準的啟停自保持迴路，需同時具備啟動按鈕（a接點）與停止按鈕（b接點），此電路缺少停止按鈕，故無法實現正常OFF功能。
Learning Tip
"此類題型常考自保持迴路的完整性判斷。關鍵在於確認電路是否同時具備啟動迴路（a接點）與停止迴路（b接點）。實務上若缺少停止按鈕，將造成設備無法停機之工安危險，檢定時需特別注意電路圖中控制迴路的完整性。"
