Q19.

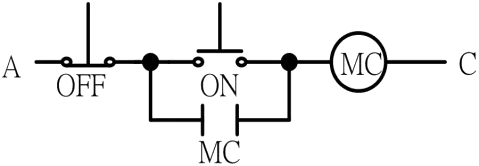

如下圖電路所示，電路中所能產生之動作為
室內配線─屋內線路裝修 · 丙級 · 檢查與故障排除 · Q19
難易度分析
2 / 5
此題僅需識別自保持迴路與啟動/停止按鈕的基本配置，概念單一且常見，屬基礎知識範疇。
正確答案：④能ON，能OFF
④ 能ON，能OFF:此為標準的自保持控制迴路，按下ON按鈕時電磁接觸器激磁使電路啟動，按下OFF按鈕時線圈斷電使電路停止，具備完整的啟動與停止功能。
錯誤選項解析
- ① 能ON，不能OFF:此電路設計包含完整的自保持迴路與停止按鈕，並非只能ON不能OFF。當按下停止按鈕時，電磁接觸器線圈斷電，主接點與輔助接點均復歸，可正常切斷電路。
- ② 寸動控制:寸動控制（Jog Control）需將自保持迴路切斷或使用專用寸動按鈕，此電路具有正常的自保持功能，按下啟動按鈕後會持續運轉，不屬於寸動控制模式。
- ③ 能OFF，不能ON:此電路具有啟動按鈕（ON按鈕），按下後電磁接觸器線圈激磁，輔助a接點閉合形成自保持迴路，可正常啟動運轉，並非不能ON。
Learning Tip
"此題考自保持控制迴路之基本動作原理。關鍵在於辨識電路中是否同時存在啟動按鈕（並聯a接點）與停止按鈕（串聯b接點）。常考陷阱包括：將寸動控制與自保持控制混淆、誤判輔助接點功能。實務上，電磁接觸器控制迴路是室內配線丙級檢定之核心考點，需熟練掌握a接點（常開接點）與b接點（常閉接點）在控制迴路中的配置與作用。"
學員答題分佈
①能ON，不能OFF0%
②寸動控制0%
③能OFF，不能ON0%
④能ON，能OFF0%
