Q27.

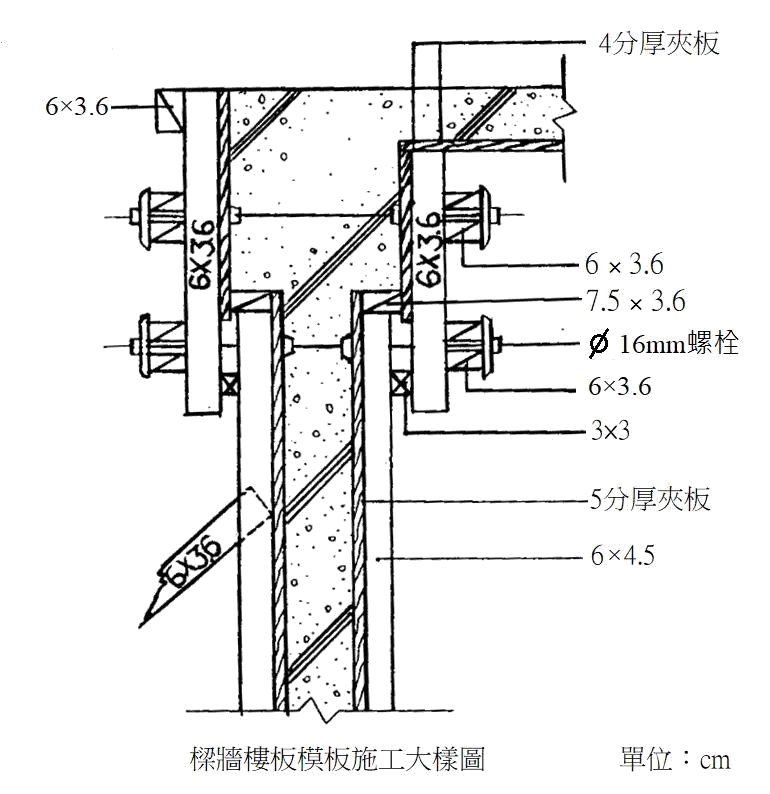

如下圖牆模縱束材之斷面為
模板 · 丙級 · 識圖 · Q27
難易度分析
2 / 5
此題屬於基礎的規格辨識題，考驗對建築模板構件標準尺寸的精確記憶。考生需區分不同構件（如縱束材與橫束材）的規格差異，若無法精準掌握標準數值，容易在相似的選項中產生混淆。
正確答案：②6cm×4.5cm
② 6cm×4.5cm:6cm×4.5cm 為牆模縱束材之標準斷面尺寸，此規格能提供足夠的斷面係數以抵抗混凝土側壓力，符合模板支撐結構之安全設計要求。
錯誤選項解析
- ① 6cm×3.6cm:6cm×3.6cm 的斷面尺寸小於標準規範要求，其抗彎強度與剛性不足以承受混凝土澆置時之側壓力，易導致模板變形或爆模。
- ③ 7.5cm×3.6cm:7.5cm×3.6cm 雖寬度較大，但厚度不足導致慣性矩偏低，且此非牆模縱束材之常用標準規格，不符合經濟與實務施工慣例。
- ④ 3cm×3cm:3cm×3cm 斷面過小，完全無法滿足牆模縱束材所需之承載力與勁度要求，屬於嚴重不符合安全規範之規格。
Learning Tip
"牆模縱束材斷面尺寸為識圖檢定之常考題型，重點在於掌握6cm×4.5cm此標準規格。考生易將縱束材與橫束材或支撐材尺寸混淆，需特別注意各構件之功能差異：縱束材主要承受混凝土側壓力並傳遞至對拉螺桿，故需具備足夠之抗彎剛性。"
學員答題分佈
①6cm×3.6cm0%
②6cm×4.5cm0%
③7.5cm×3.6cm0%
④3cm×3cm0%
