Q15.

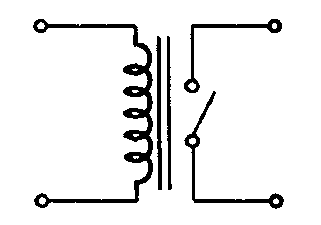

下圖符號為
工業電子 · 丙級 · 電子電機識圖 · Q15
難易度分析
2 / 5
考查基本電氣符號的結構識別能力，需要清楚區分各類元件在電路圖中的外觀特徵與組合形式，特別是線圈與接點之間的搭配關係，屬於常見的基礎圖形判讀題型。
正確答案：④繼電器
④ 繼電器:繼電器符號由電磁線圈（左側螺旋線圈）與接點開關（右側開關）組成，中間以平行線表示磁耦合。當線圈通電產生磁場時，驅動接點動作，符合此圖之結構特徵。
錯誤選項解析
- ① 變壓器:變壓器符號應為兩組線圈（初級與次級）相對排列，中間以鐵心線條隔開，不會包含開關接點結構。此圖右側為開關接點而非線圈，故非變壓器。
- ② 單刀雙擲開關:單刀雙擲開關符號應為單一輸入端連接至兩個輸出端之一，不會包含電磁線圈結構。此圖左側為線圈，故非單純開關。
- ③ 電感器:電感器符號僅為單一線圈（螺旋狀），不會搭配開關接點。此圖包含線圈與開關的組合結構，故非單純電感器。
Learning Tip
"此類題型常考陷阱在於混淆變壓器與繼電器符號：變壓器兩側皆為線圈，用於電壓變換；繼電器一側為線圈、另一側為開關接點，用於電氣隔離控制。辨識關鍵在於確認右側是否為開關接點結構。實務上繼電器廣泛應用於控制電路與保護電路中，需熟悉其電磁驅動原理。"
學員答題分佈
①變壓器0%
②單刀雙擲開關0%
③電感器0%
④繼電器0%
