Q22.

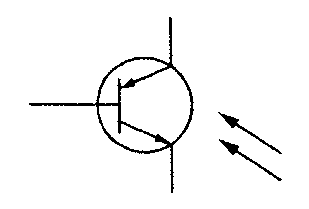

下圖符號為
工業電子 · 丙級 · 電子電機識圖 · Q22
難易度分析
3 / 5
考生需要正確辨識包含光感應特徵的半導體元件電路符號，並精確區分多種結構相似但觸發方式與端子數量不同的閘流體與二極體符號，若對元件符號細節的記憶模糊，容易受相似選項混淆。
正確答案：③光閘流體
③ 光閘流體:光閘流體（LASCR） 符號特徵為 SCR 結構外加入射光箭頭指向閘極或元件本體，代表以光信號取代電氣信號觸發導通，常用於高壓隔離控制電路。
錯誤選項解析
- ① 矽控整流器:矽控整流器（SCR） 的電路符號為三端子閘流體結構，以閘極電流觸發導通，符號中不具備光感應的箭頭標記，與題圖所示之光觸發符號不符。
- ② 受光二極體:受光二極體（Photodiode） 為二端子 PN 接面元件，符號僅為二極體外加入射光箭頭，不具備閘流體的三層以上結構與陽陰極閘極端子，與題圖符號不同。
- ④ 雙向閘流體:雙向閘流體（TRIAC） 符號為兩個 SCR 反向並聯結構，具有雙向導通特性，符號呈現對稱之雙向箭頭形狀，且無光感應箭頭標記。
Learning Tip
"光電耦合元件符號辨識關鍵在於箭頭方向：指向元件代表光觸發（如光閘流體、受光二極體），背離元件代表發光（如 LED、IR-LED）。實務上 LASCR 常用於高壓隔離與雜訊抑制場合，需與一般 SCR 以電氣觸發之應用區分。"
