Q35.

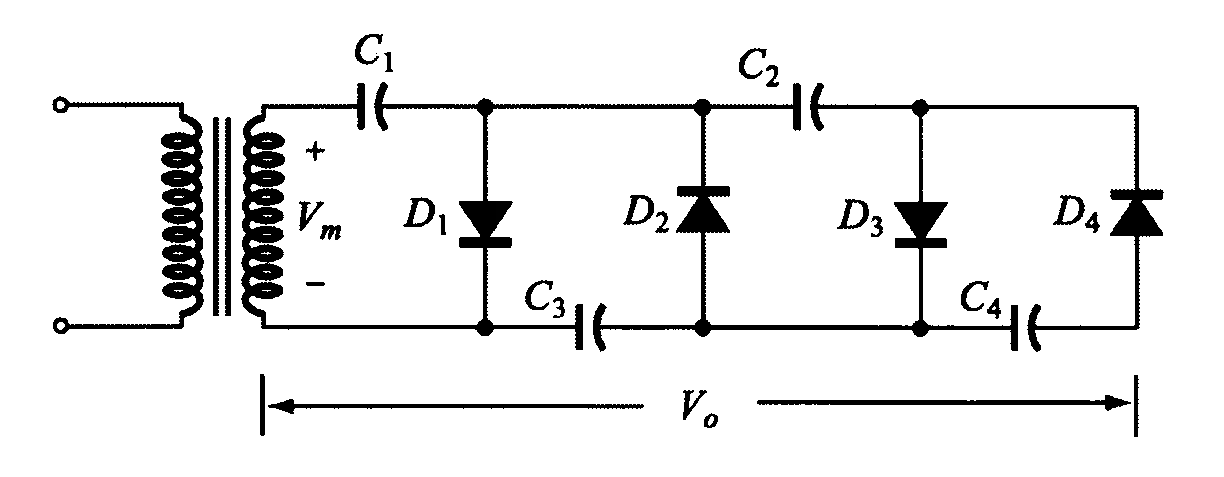

下圖倍壓整流電路應為多少倍
工業電子 · 丙級 · 電子學 · Q35
難易度分析
3 / 5
本題需要識別電路圖中的元件數量與串疊階數來判別倍壓倍數。由於不同倍數之間的電路結構非常相似，容易因混淆各階數所需的二極體與電容器配置而發生誤判，需仔細觀察電路圖的重複單元結構才能正確辨識。
正確答案：③四倍
③ 四倍:四倍壓整流電路由4個二極體與4個電容器組成四階電壓倍增器，每個電容器充電至輸入交流峰值Vm，串疊後輸出約為4Vm，符合圖示電路架構。
錯誤選項解析
- ① 二倍:二倍壓整流電路僅使用2個二極體與2個電容器，輸出電壓約為輸入交流峰值的2倍，與本題圖示電路結構不符。
- ② 三倍:三倍壓整流電路需使用3個二極體與3個電容器構成三階倍壓架構，本題圖示為四階結構而非三階。
- ④ 六倍:六倍壓整流電路需使用6個二極體與6個電容器構成六階倍壓架構，本題圖示僅有四階元件，未達六倍結構。
Learning Tip
"本題核心考點為倍壓整流電路的階數判別。每階倍壓由1個二極體與1個電容器組成，n階倍壓器輸出電壓約為n×Vm（Vm為輸入交流峰值）。實務上需注意：倍壓級數越高，電壓漣波越大且負載調整率越差，通常僅適用於高壓小電流場合。常見陷阱為混淆半波倍壓與全波倍壓的電路拓樸差異。"
學員答題分佈
①二倍0%
②三倍0%
③四倍0%
④六倍0%
