Q70.

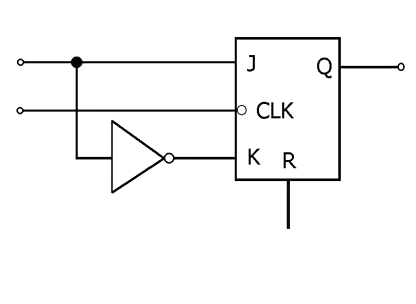

下圖為一個
視聽電子 · 丙級 · 音響檢修 · Q70
難易度分析
2 / 5
本題考查對邏輯元件符號的基礎辨識能力，僅需區分不同正反器的輸入端特徵與結構差異即可得出結論，屬於基本概念的記憶與應用。
正確答案：②D 正反器
② D 正反器:D 正反器具有單一資料輸入端 D，當時脈訊號觸發時，輸出 Q 會跟隨 D 輸入的狀態，電路結構包含資料輸入、時脈控制與輸出端，符合圖示之電路特徵。
錯誤選項解析
- ① 二進位計數器:二進位計數器是由多個正反器串接而成的循序邏輯電路，用於計算脈波數目，圖中僅顯示單一正反器結構，並非完整的計數器電路。
- ③ J-K 正反器:J-K 正反器具有 J 與 K 兩個輸入端，可實現保持、重置、設定與反相等四種操作模式，圖中僅有單一資料輸入端，不符合 J-K 正反器的結構。
- ④ T 正反器:T 正反器僅有單一觸發輸入端 T，主要功能為狀態反轉（Toggle），每次時脈觸發時輸出狀態會反相，與圖中包含資料輸入端的電路結構不符。
Learning Tip
"本題核心考點為辨識各類正反器的電路結構與輸入端特徵。D 正反器僅有一個資料輸入端，J-K 正反器有兩個輸入端（J、K），T 正反器用於狀態反轉，而計數器則是由多個正反器組合而成的應用電路。實務檢修時，需熟悉各正反器的邏輯符號與真值表，避免混淆外觀相似的循序邏輯元件。"
