Q125.

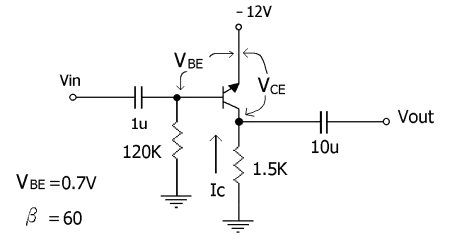

下圖中之電路偏壓與電流求其IB 為若干
視聽電子 · 丙級 · 音響檢修 · Q125
難易度分析
3 / 5
本題屬於典型的電子電路計算題，需要運用特定的偏壓公式進行數值計算，且選項中設計了毫安(mA)與微安(μA)的數量級陷阱，旨在測試考生對元件電流特性之辨識能力與精確計算能力。
正確答案：②94μA
② 94μA:94μA 為正確答案。在 BJT 直流偏壓電路 中，IB 由 VCC、基極電阻 RB 與 VBE 決定，計算式為 IB = (VCC - VBE) / RB，經計算可得約 94μA 的基極偏壓電流。
錯誤選項解析
- ① 50mA:50mA 數值過大，基極電流 IB 通常為微安 (μA) 等級，此數值較接近集極電流 IC 的範圍，混淆了 IB 與 IC 的數量級。
- ③ 10mA:10mA 同樣屬於毫安等級，此數值通常對應 集極電流 IC 或 射極電流 IE，而非微小的基極電流 IB，錯誤原因為混淆了 BJT 三端電流的數量級。
- ④ 20μA:20μA 雖為微安等級，但數值偏低，代表 基極電阻 RB 取值過大 或 VCC 過低，與圖中電路元件參數計算結果不符。
Learning Tip
"BJT 偏壓電路 為視聽電子檢定常考題型，關鍵在於熟記 IB = (VCC - VBE) / RB 的計算公式，並注意 VBE 矽電晶體約為 0.7V。常考陷阱為單位混淆（mA 與 μA），計算時務必確認 電阻單位為 kΩ 或 MΩ，並留意 β 值與 IC = β × IB 的關聯性。"
學員答題分佈
①50mA0%
②94μA0%
③10mA0%
④20μA0%
